تشخیص مسیر لوله فاضلاب با استفاده از دستگاههای فلزیاب و یا اسکنرهای زیر سطحی
در بسیاری از پروژههای ساختمانی، بازسازی، حفاری و تعمیرات تأسیسات، تشخیص دقیق مسیر لولههای فاضلاب مدفون یکی از مهمترین مراحل قبل از شروع عملیات اجرایی است. هرگونه حفاری بدون اطلاع از محل دقیق لولهها میتواند باعث آسیب به زیرساختها، افزایش هزینههای تعمیر، تأخیر در پروژه و حتی ایجاد خطرات ایمنی شود. به همین دلیل، امروزه استفاده از روشهای غیرمخرب برای شناسایی تأسیسات زیرزمینی بیش از گذشته مورد توجه مهندسان، پیمانکاران و شرکتهای خدمات شهری قرار گرفته است.
در گذشته معمولاً برای پیدا کردن مسیر لولهها از نقشههای قدیمی یا حفاریهای آزمایشی استفاده میشد؛ اما این روشها همیشه دقیق نیستند و در بسیاری از پروژهها زمان و هزینه قابلتوجهی را به همراه دارند. پیشرفت فناوری باعث شده است دستگاههایی مانند فلزیابهای صنعتی، اسکنرهای زیرسطحی و تجهیزات مبتنی بر رادار نفوذی زمین (GPR) بتوانند بدون تخریب گسترده، محل تقریبی یا دقیق لولهها و سایر تأسیسات مدفون را شناسایی کنند.
با این حال، هر فناوری کاربرد، مزایا و محدودیتهای خاص خود را دارد. برای مثال، فلزیابها در شناسایی لولههای فلزی عملکرد مناسبی دارند، در حالی که اسکنرهای زیرسطحی قادرند علاوه بر لولههای فلزی، بسیاری از لولههای غیرفلزی، کابلها و سایر سازههای مدفون را نیز تشخیص دهند. انتخاب روش مناسب به عواملی مانند جنس لوله، عمق دفن، شرایط خاک و نوع پروژه بستگی دارد.
در این مقاله بهصورت جامع بررسی میکنیم که تشخیص مسیر لوله فاضلاب با استفاده از دستگاههای فلزیاب و اسکنرهای زیرسطحی چگونه انجام میشود، هر روش چه مزایا و محدودیتهایی دارد، در چه پروژههایی استفاده از فناوری GPR انتخاب بهتری است و هنگام انتخاب دستگاه مناسب باید به چه نکاتی توجه کرد.
خلاصه مقاله
آنچه در این مقاله میخوانید
- آشنایی با روشهای تشخیص مسیر لوله فاضلاب بدون نیاز به حفاری
- تفاوت عملکرد دستگاههای فلزیاب و اسکنرهای زیرسطحی (GPR)
- مزایا و محدودیتهای هر فناوری در پروژههای عمرانی و تأسیساتی
- عوامل مؤثر بر دقت شناسایی لولههای مدفون
- مقایسه GPR، Pipe Locator و Cable Locator
- اشتباهات رایج هنگام اسکن زیرسطح و راهکارهای جلوگیری از خطا
- نکات مهم برای انتخاب بهترین دستگاه متناسب با نوع پروژه
- پاسخ به متداولترین سؤالات کاربران درباره ردیابی لولههای فاضلاب
اگر قصد دارید مسیر لولههای فاضلاب فلزی یا غیرفلزی را بدون تخریب و حفاری گسترده شناسایی کنید، این مقاله با بررسی فناوریهای روز، مزایا، محدودیتها، نکات تخصصی و راهنمای انتخاب دستگاه مناسب، اطلاعات کاربردی و بهروز در اختیار شما قرار میدهد.
بیشتر : دستگاه فلزیاب واﯾﺪ اﺳﮑﻦ مدل 8000 – ورژن 4.3
اهمیت تشخیص مسیر لوله فاضلاب
تشخیص مسیر لوله فاضلاب، به ویژه در پروژههایی که با ساختوساز یا بازسازی همراه هستند، از اهمیت بالایی برخوردار است. عدم دقت در این زمینه میتواند منجر به آسیب به زیرساختها، هزینههای اضافی و حتی خطرات ایمنی شود. روشهای سنتی مانند حفاری آزمایشی یا استفاده از نقشههای قدیمی معمولاً با چالشهای زیادی همراه هستند که باعث شده است نیاز به تکنولوژیهای پیشرفتهتر احساس شود.

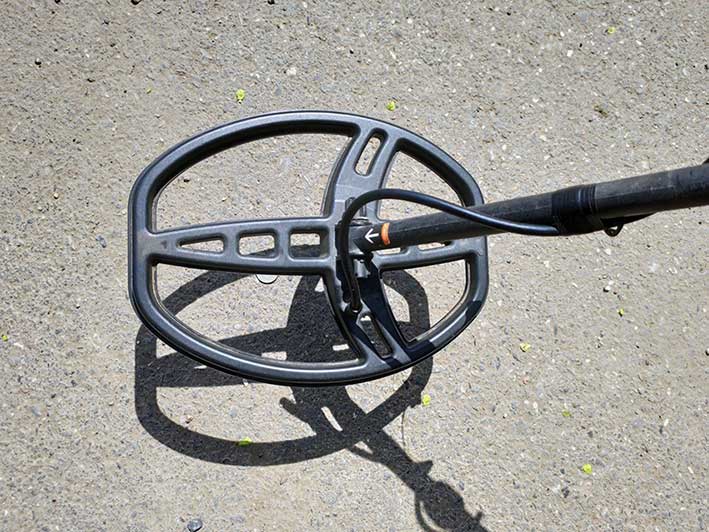

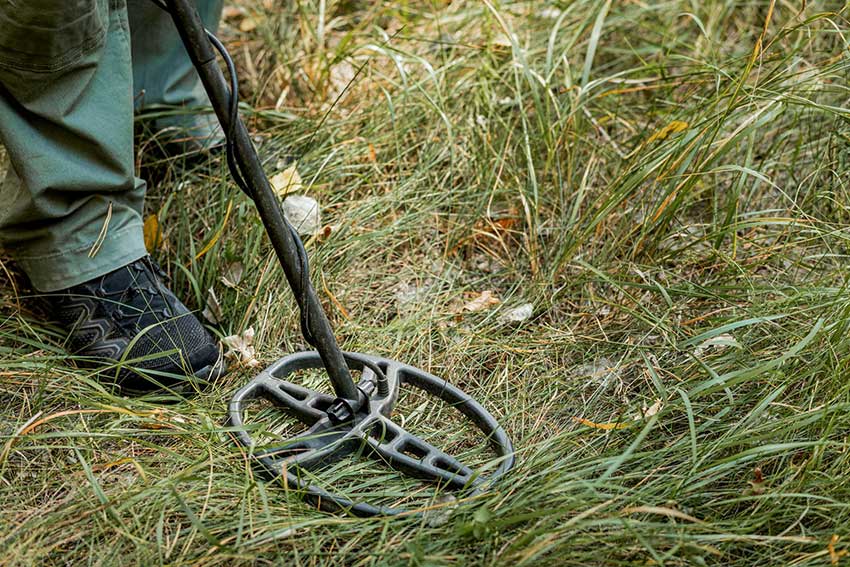

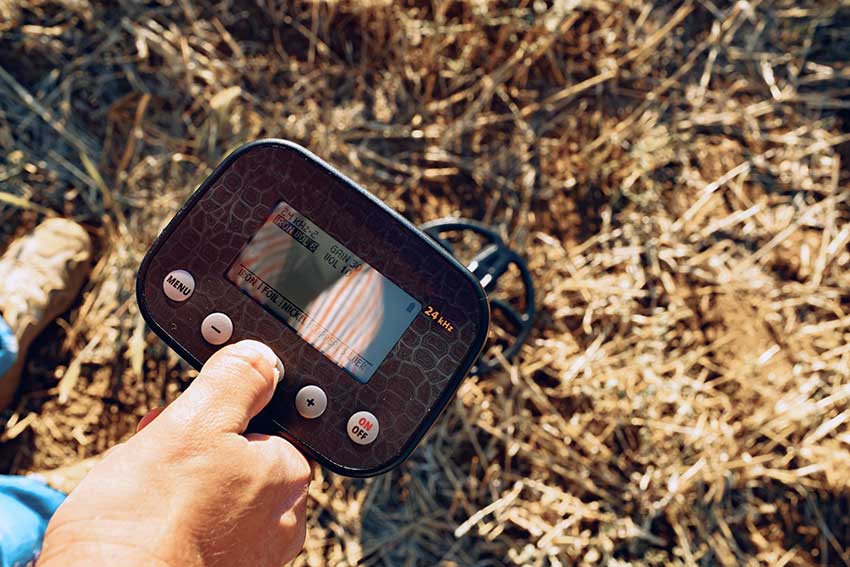

دستگاههای فلزیاب
نحوه عملکرد فلزیابها
دستگاههای فلزیاب با ایجاد میدان مغناطیسی و القاء مغناطیسی در اجسام فلزی کار میکنند. این دستگاهها معمولاً برای یافتن اجسام فلزی مانند لولههای فاضلاب فلزی، کابلها و سایر زیرساختهای فلزی مدفون استفاده میشوند.
مزایا دستگاه های فزیاب :
1. دقت متوسط : فلزیابها میتوانند موقعیت حدودی لولههای فلزی را مشخص کنند.
2. قابل حمل بودن: وزن کم و طراحی قابل حمل، استفاده از آنها را در محیطهای مختلف آسان میکند.
3. هزینه مناسب: در مقایسه با روشهای پیشرفتهتر مانند اسکنرهای زیر سطحی، هزینه کمتری دارند.
محدودیتها دستگاه های فلزیاب :
● محدودیت به مواد فلزی: این دستگاهها نمیتوانند لولههای غیر فلزی را تشخیص دهند.
● تداخل با عوارض محیطی: در محیطهایی که فلزات متعدد یا نخاله ساختمانی وجود دارد، عملکرد دستگاه دچار خطا میشود.
بیشتر : خرید فلزیاب پیشرفته اکسیم لایت
اسکنرهای زیر سطحی
نحوه عملکرد اسکنرهای زیر سطحی
اسکنرهای زیر سطحی با استفاده از تکنولوژی های مختلف از جمله رادار نفوذی زمین (GPR)، مغناطیسی یا متدهای ترکیبی میتوانند کار کنند. این دستگاهها با ارسال و دریافت امواج رادیویی یا اندازه گیری مشخصه های فیزیکی محیط یا تکنیک های مدرن تر و پیچیده، به تحلیل زیر سطح اسکن شده میپردازد تا ساختارهای زیرزمینی را شناسایی کنند. برخلاف فلزیابها، این دستگاهها میتوانند انواع مختلفی از مواد مانند پلاستیک، بتن و فلز را شناسایی کنند.
مزایا
1. شناسایی انواع مواد: قابلیت تشخیص لوله با جنسهای مختلف.
2. عمق نفوذ بالا: توانایی شناسایی ساختارهای زیرزمینی تا چندین متر.
3. ارائه تصاویر دقیق: امکان ارائه نقشههای سهبعدی و دو بعدی از ساختار زیر سطح.
محدودیتها
● هزینه بالا: هزینه خرید و نگهداری این دستگاهها نسبت به فلزیابها بیشتر است.
● نیاز به تخصص: استفاده مؤثر از این دستگاهها نیازمند آموزش و مهارت ویژه است. البته در اسکنر های زیرسطحی جدید تلاش بسیاری شده است تا افراد غیر متخصص نیز بتوانند از این ابزار به راحتی استفاده بکنند. شرکت چشم زیرسطح در این زمینه راه حل های مفیدی ارائه داده است.
✅ نکته تخصصی
انجمن بینالمللی GPR (GPR Association) توصیه میکند قبل از شروع اسکن اصلی، یک اسکن آزمایشی روی بخش کوچکی از محل انجام شود تا بهترین تنظیمات فرکانس و سرعت حرکت دستگاه متناسب با شرایط خاک انتخاب شود. این کار میتواند دقت نتایج را بهطور محسوسی افزایش دهد.
مقایسه دستگاههای فلزیاب و اسکنرهای زیر سطحی
در انتخاب میان دستگاههای فلزیاب و اسکنرهای زیر سطحی، باید نیاز پروژه و شرایط محیطی را در نظر گرفت. اگر لولههای فاضلاب از جنس فلز باشند و هزینه پروژه محدود باشد، فلزیاب گزینه مناسبی است. اما اگر نیاز به شناسایی دقیقتر یا شناسایی لولههای غیر فلزی یا دیگر سازه های مدفون وجود داشته باشد، استفاده از اسکنرهای زیر سطحی توصیه میشود.
کاربردهای عملی
1. پروژههای ساختمانی: شناسایی مسیر لولهها برای جلوگیری از آسیب.
2. تعمیرات فاضلاب: یافتن نقاط دقیق خرابی در لولهها.
3. مدیریت شهری: نقشهبرداری از زیرساختهای مدفون.
نکات مهم در استفاده از دستگاهها
1. آموزش صحیح: کاربران باید آموزش کافی برای استفاده از دستگاهها دیده باشند.
2. بررسی محیط: شرایط محیطی مانند نوع خاک و میزان رطوبت بر عملکرد دستگاهها تأثیر میگذارد.
3. انتخاب دستگاه مناسب: بسته به نوع لوله و عمق آن، باید دستگاه مناسب انتخاب شود.
✅ نکته تخصصی
شرکت IDS GeoRadar توصیه میکند برای افزایش دقت شناسایی تأسیسات مدفون، اسکن از دو جهت عمود بر هم انجام شود. این روش باعث کاهش خطا در تفسیر دادهها و افزایش احتمال تشخیص صحیح مسیر لولهها میشود.
بیشتر : درباره نرم افزار اکسیم لب
1- چه عواملی روی دقت تشخیص مسیر لوله فاضلاب تأثیر میگذارند؟
یکی از مهمترین عواملی که هنگام استفاده از دستگاههای فلزیاب یا اسکنرهای زیرسطحی باید در نظر گرفت، شرایط محیطی پروژه است. حتی پیشرفتهترین تجهیزات نیز در صورت وجود شرایط نامناسب، ممکن است نتایج کاملاً دقیقی ارائه نکنند.
نوع خاک اولین عامل تأثیرگذار است. خاکهای رسی، مرطوب یا دارای مواد معدنی زیاد، رفتار متفاوتی نسبت به امواج الکترومغناطیسی دارند و ممکن است باعث کاهش کیفیت دادههای ثبتشده شوند. همچنین وجود میلگرد، کابل برق، لولههای متعدد یا نخالههای ساختمانی میتواند موجب ایجاد نویز در دادهها شود.
عامل مهم دیگر، عمق دفن لوله است. هرچه عمق افزایش پیدا کند، قدرت تفکیک تصویر کاهش مییابد و برای حفظ دقت باید از دستگاهی با فرکانس مناسب استفاده شود.
تجربه اپراتور نیز نقش تعیینکنندهای دارد. بسیاری از خطاها نه به دلیل ضعف دستگاه، بلکه به علت تفسیر اشتباه دادههای ثبتشده ایجاد میشوند. به همین دلیل در پروژههای حساس معمولاً اسکن در چند جهت مختلف انجام میشود تا احتمال خطا کاهش یابد.
2- چه زمانی فلزیاب کافی نیست و باید از اسکنر زیرسطحی استفاده کرد؟
بسیاری از کاربران تصور میکنند هر دستگاه فلزیابی قادر به پیدا کردن مسیر تمام لولههای فاضلاب است؛ در حالی که این موضوع همیشه صحیح نیست.
اگر لوله از جنس فولاد، چدن یا فلزات مشابه باشد، فلزیاب میتواند محل تقریبی آن را مشخص کند. اما در ساختمانهای جدید که معمولاً از لولههای PVC، پلیاتیلن یا پلیپروپیلن استفاده میشود، فلزیاب عملاً کاربردی نخواهد داشت.
در چنین شرایطی اسکنرهای زیرسطحی که از فناوریهایی مانند GPR یا سایر روشهای تصویربرداری زمین استفاده میکنند، گزینه مناسبتری هستند. این تجهیزات علاوه بر تشخیص مسیر لوله، میتوانند اطلاعاتی مانند عمق تقریبی، تغییر مسیر، حفرههای احتمالی و سایر تأسیسات مدفون را نیز نمایش دهند.
به همین دلیل در پروژههای عمرانی، شهرداریها، شرکتهای آب و فاضلاب و پیمانکاران تأسیسات، استفاده از اسکنرهای زیرسطحی به یک روش استاندارد تبدیل شده است.
3- چگونه بهترین دستگاه برای تشخیص مسیر لوله فاضلاب را انتخاب کنیم؟
انتخاب دستگاه مناسب تنها بر اساس قیمت یا برند انجام نمیشود. ابتدا باید مشخص شود هدف پروژه چیست.
اگر هدف صرفاً پیدا کردن یک لوله فلزی در عمق کم باشد، استفاده از فلزیاب صنعتی میتواند از نظر اقتصادی بهترین گزینه باشد.
اما اگر پروژه شامل موارد زیر باشد:
- لولههای غیر فلزی
- تأسیسات متعدد زیر زمین
- نقشهبرداری قبل از حفاری
- پروژههای عمرانی بزرگ
- بازرسی شبکههای قدیمی
استفاده از اسکنرهای زیرسطحی انتخاب دقیقتر و ایمنتری خواهد بود.
همچنین هنگام خرید باید به مواردی مانند عمق واقعی اسکن، کیفیت نرمافزار تحلیل داده، امکان ثبت تصاویر، خدمات آموزش، پشتیبانی فنی و بهروزرسانی نرمافزار توجه شود؛ زیرا این عوامل در کیفیت نتایج نهایی تأثیر مستقیمی دارند.
✅ نکته تخصصی
شرکت Leica Geosystems پیشنهاد میکند پیش از هرگونه حفاری، نتایج اسکن زیرسطحی با نقشههای موجود پروژه تطبیق داده شود. این کار احتمال برخورد با تأسیسات ناشناخته را کاهش داده و هزینههای ناشی از آسیب به زیرساختها را به حداقل میرساند.
مقایسه فناوری GPR با Pipe Locator و Cable Locator
یکی از سؤالات متداول کاربران این است که برای تشخیص مسیر لولههای مدفون، اسکنر GPR انتخاب بهتری است یا Pipe Locator و Cable Locator؟ پاسخ به این سؤال به عواملی مانند جنس لوله، نوع پروژه، عمق تأسیسات و میزان دقت موردنیاز بستگی دارد.
به طور کلی، هر سه فناوری برای شناسایی تأسیسات زیرزمینی طراحی شدهاند، اما کاربرد و قابلیتهای متفاوتی دارند. جدول زیر دید بهتری برای انتخاب دستگاه مناسب ارائه میدهد.
| ویژگی | اسکنر GPR (رادار نفوذی زمین) | Pipe Locator | Cable Locator |
|---|---|---|---|
| تشخیص لوله فلزی | ✅ بسیار مناسب | ✅ بسیار مناسب | ⚠️ محدود |
| تشخیص لوله پلاستیکی و PVC | ✅ در بسیاری از شرایط امکانپذیر | ❌ خیر (مگر با تجهیزات جانبی مانند سوند) | ❌ خیر |
| تشخیص کابل برق و مخابرات | ✅ امکانپذیر | ⚠️ محدود | ✅ تخصصی |
| نمایش تصویر و مقطع زیرسطح | ✅ بله | ❌ خیر | ❌ خیر |
| تخمین عمق تأسیسات | ✅ دقیق | ✅ مناسب | ✅ مناسب |
| نیاز به اتصال مستقیم به لوله یا کابل | ❌ ندارد | ⚠️ در برخی روشها دارد | ⚠️ معمولاً دارد |
| امکان شناسایی چند تأسیسات همزمان | ✅ بله | ❌ خیر | ❌ خیر |
| مناسب برای پروژههای عمرانی و نقشهبرداری | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐ |
| هزینه تجهیزات | زیاد | متوسط | متوسط |
| نیاز به مهارت اپراتور | زیاد | متوسط | متوسط |
هر فناوری برای چه پروژهای مناسبتر است؟
اگر هدف پروژه ردیابی یک لوله فلزی باشد و بودجه محدودی در اختیار داشته باشید، استفاده از Pipe Locator معمولاً انتخاب مناسبی است.
اگر هدف ردیابی کابلهای برق یا مخابرات باشد، Cable Locator بهترین عملکرد را ارائه میدهد؛ زیرا این دستگاه بهصورت تخصصی برای شناسایی کابلهای مدفون طراحی شده است.
اما اگر پروژه شامل موارد زیر باشد:
- لولههای پلاستیکی یا PVC
- لولههایی با جنس نامشخص
- وجود چندین تأسیسات مدفون در کنار یکدیگر
- نیاز به مشاهده ساختار زیرسطح قبل از حفاری
- تهیه نقشه از زیرساختهای مدفون
در این شرایط، اسکنرهای زیرسطحی مبتنی بر فناوری GPR انتخاب حرفهایتر و دقیقتری هستند؛ زیرا علاوه بر تشخیص محل تأسیسات، امکان مشاهده ساختارهای زیرزمینی و تخمین عمق آنها را نیز فراهم میکنند.
جمعبندی: اگر فقط به دنبال پیدا کردن یک لوله فلزی هستید، Pipe Locator میتواند پاسخگوی نیاز شما باشد. اما برای پروژههای عمرانی، شهری و صنعتی که دقت بالا و شناسایی انواع تأسیسات اهمیت دارد، اسکنرهای زیرسطحی مبتنی بر GPR انتخاب کاملتر و مطمئنتری محسوب میشوند.
اشتباهات رایج هنگام اسکن لولههای مدفون و راههای جلوگیری از خطا
حتی بهترین دستگاههای فلزیاب یا اسکنر زیرسطحی نیز در صورت استفاده نادرست ممکن است نتایج دقیقی ارائه نکنند. آشنایی با خطاهای متداول به اپراتورها کمک میکند تا دقت عملیات را افزایش داده و از حفاریهای غیرضروری جلوگیری کنند.
| اشتباه رایج | نتیجه | راهکار پیشنهادی |
|---|---|---|
| انتخاب دستگاه نامناسب | عدم شناسایی لوله یا تشخیص اشتباه | ابتدا جنس لوله و هدف پروژه مشخص شود. |
| اسکن تنها از یک جهت | احتمال از دست رفتن بخشی از مسیر لوله | اسکن را در دو جهت عمود بر هم انجام دهید. |
| بیتوجهی به نوع خاک | کاهش کیفیت دادهها | تنظیمات دستگاه را متناسب با شرایط خاک انجام دهید. |
| حرکت سریع دستگاه | کاهش وضوح دادههای ثبتشده | اسکن با سرعت یکنواخت و کنترلشده انجام شود. |
| تفسیر اشتباه تصاویر | حفاری در محل نادرست | دادهها توسط اپراتور آموزشدیده بررسی شوند. |
| نادیده گرفتن تأسیسات مجاور | ایجاد نویز و خطا در نتایج | قبل از اسکن، اطلاعات موجود درباره زیرساختها بررسی شود. |
| کالیبره نکردن دستگاه | کاهش دقت اندازهگیری | قبل از شروع پروژه دستگاه بررسی و کالیبره شود. |
| اعتماد کامل به یک اسکن | افزایش احتمال خطا | در پروژههای حساس، نتایج با چند اسکن و در صورت امکان با نقشههای موجود تطبیق داده شود. |
چگونه دقت اسکن را افزایش دهیم؟
برای دستیابی به بهترین نتیجه، تنها داشتن دستگاه پیشرفته کافی نیست. رعایت چند اصل ساده میتواند کیفیت دادههای بهدستآمده را بهطور محسوسی افزایش دهد:
- قبل از شروع، محدوده موردنظر را از نظر وجود اجسام فلزی سطحی بررسی کنید.
- در صورت امکان، اسکن را در چند مسیر و چند زاویه مختلف انجام دهید.
- از ثبت و ذخیره دادههای اسکن برای مقایسه و تحلیل مجدد استفاده کنید.
- نتایج را با نقشههای تأسیسات یا اطلاعات پروژه تطبیق دهید.
- در پروژههای حساس، از ترکیب فلزیاب، اسکنر زیرسطحی و تجهیزات ردیاب تخصصی استفاده کنید تا احتمال خطا به حداقل برسد.
نتیجهگیری
تشخیص مسیر لوله فاضلاب با استفاده از دستگاههای فلزیاب و اسکنرهای زیر سطحی، روشی مؤثر و کاربردی است که میتواند بسیاری از چالشهای مرتبط با شناسایی زیرساختهای مدفون را برطرف کند. هر یک از این روشها مزایا و محدودیتهای خاص خود را دارند و انتخاب مناسبترین روش، به نیازهای پروژه و شرایط محیطی بستگی دارد.
اطلاعات بیشتر درباره انواع فلزیاب ها و اسکنرهای زیر سطحی
معرفی شرکت چشم زیر سطح
شرکت چشم زیر سطح یکی از برترین طراح کنندگان و تأمینکنندگان دستگاههای اسکنر زیر سطحی و دستگاه های فلزیاب در ایران است. این شرکت با ارائه محصولات باکیفیت و خدمات پس از فروش حرفهای، به یکی از مراجع معتبر در این حوزه تبدیل شده است. برای کسب اطلاعات بیشتر و خرید دستگاههای مورد نیاز، میتوانید با کارشناسان این شرکت تماس بگیرید.
سوالات متداول
آیا دستگاه فلزیاب میتواند لولههای پلاستیکی یا PVC را تشخیص دهد؟
خیر. فلزیابها برای شناسایی اجسام فلزی طراحی شدهاند و معمولاً قادر به تشخیص لولههای پلاستیکی، پلیاتیلن یا PVC نیستند. برای ردیابی این نوع لولهها باید از اسکنرهای زیرسطحی مبتنی بر فناوری GPR یا سایر تجهیزات تصویربرداری زیرزمینی استفاده شود که امکان شناسایی بسیاری از تأسیسات غیرفلزی را نیز فراهم میکنند.
بهترین روش برای تشخیص مسیر لوله فاضلاب قبل از حفاری چیست؟
اگر جنس لوله مشخص نباشد یا احتمال وجود چندین تأسیسات مدفون در محل وجود داشته باشد، استفاده از اسکنرهای زیرسطحی بهترین گزینه است. این تجهیزات بدون نیاز به تخریب زمین، مسیر، عمق تقریبی و محل قرارگیری بسیاری از لولهها و زیرساختهای مدفون را مشخص میکنند و احتمال آسیب هنگام حفاری را کاهش میدهند.
آیا نوع خاک روی عملکرد اسکنر زیرسطحی و فلزیاب تأثیر دارد؟
بله. عواملی مانند نوع خاک، میزان رطوبت، وجود مواد معدنی، نخالههای ساختمانی و فلزات پراکنده میتوانند بر کیفیت اسکن و دقت نتایج تأثیر بگذارند. به همین دلیل، انتخاب تنظیمات مناسب دستگاه و تفسیر صحیح دادهها نقش مهمی در افزایش دقت عملیات دارد.
اسکنرهای زیرسطحی تا چه عمقی میتوانند لولههای مدفون را شناسایی کنند؟
عمق قابل شناسایی به نوع دستگاه، فرکانس آنتن، شرایط خاک، رطوبت محیط و ابعاد لوله بستگی دارد. بنابراین نمیتوان یک عدد ثابت برای همه پروژهها اعلام کرد و عملکرد واقعی هر دستگاه باید متناسب با شرایط محل ارزیابی شود.
تفاوت اصلی فلزیاب، Pipe Locator و اسکنر زیرسطحی چیست؟
فلزیاب برای شناسایی اجسام فلزی کاربرد دارد، Pipe Locator بهطور تخصصی مسیر لولههای فلزی را ردیابی میکند و اسکنرهای زیرسطحی علاوه بر لولههای فلزی، قابلیت شناسایی بسیاری از لولههای غیرفلزی، کابلها و سایر تأسیسات مدفون را نیز دارند. همچنین اسکنرهای زیرسطحی اطلاعات دقیقتری از ساختار زیرزمین و عمق تقریبی تأسیسات ارائه میدهند.
