فلزیاب برای لوله های زیرزمینی
شناسایی دقیق لوله‌ها و تأسیسات مدفون، یکی از مهمترین مراحل در پروژه‌های عمرانی، راه‌سازی، نفت و گاز، شبکه‌های آب و فاضلاب و توسعه زیرساخت‌های شهری است. حفاری بدون اطلاع از موقعیت این تأسیسات میتواند باعث آسیب به خطوط فعال، افزایش هزینه‌های پروژه، تأخیر در اجرا و حتی ایجاد خطرات ایمنی برای نیروهای اجرایی شود. به همین دلیل، استفاده از تجهیزات تخصصی برای مکانیابی لولههای زیرزمینی به یکی از الزامات پروژه‌های مدرن تبدیل شده است.
فلزیابهای صنعتی و دستگاههای مکان‌یاب تأسیسات زیرزمینی با استفاده از فناوری‌هایی مانند القای الکترومغناطیسی (Electromagnetic Locator)، سیستم‌های پالسی و در برخی پروژه‌ها رادار نفوذی زمین (GPR)، امکان شناسایی مسیر و محل تقریبی لوله‌ها و کابلهای مدفون را با دقت بالایی فراهم می‌کنند. انتخاب فناوری مناسب به عواملی مانند جنس لوله، عمق دفن، شرایط خاک و نوع پروژه بستگی دارد؛ به همین دلیل شناخت قابلیت‌های هر فناوری قبل از خرید یا اجاره دستگاه اهمیت زیادی دارد.
امروزه با گسترش شهرها و افزایش حجم تأسیسات زیرزمینی، استفاده از تجهیزات مکانیابی دیگر تنها یک مزیت رقابتی نیست، بلکه راهکاری برای کاهش ریسک حفاری، جلوگیری از خسارت به زیرساخت‌ها و افزایش بهره‌وری پروژه محسوب میشود. این تجهیزات در پروژه‌های شهرداری، صنایع نفت و گاز، مخابرات، برق، آب و فاضلاب و همچنین عملیات نگهداری و تعمیرات کاربرد گسترده‌ای دارند.
در این مقاله بررسی می‌کنیم فلزیاب برای لوله های زیرزمینی چگونه کار می‌کند، چه تفاوتی با فناوری GPR دارد، هنگام انتخاب دستگاه باید به چه نکاتی توجه کرد و کدام تجهیزات برای شرایط مختلف بهترین عملکرد را ارائه می‌دهند. اگر قصد خرید یا اجاره دستگاه مناسب را دارید، این راهنما به شما کمک می‌کند انتخابی آگاهانه و متناسب با نیاز پروژه خود داشته باشید.
خلاصه مقاله
• فلزیابهای صنعتی و دستگاههای Locator برای شناسایی دقیق لوله‌ها و تأسیسات فلزی مدفون در پروژه‌های عمرانی، شهری و صنعتی استفاده می‌شوند.
• انتخاب فناوری مناسب به جنس لوله، عمق دفن، شرایط خاک و نوع پروژه بستگی دارد و در بسیاری از موارد، استفاده از GPR در کنار فلزیاب دقت بیشتری ایجاد می‌کند.
• استفاده از تجهیزات مکانیابی قبل از حفاری، احتمال آسیب به خطوط گاز، آب، برق و مخابرات را کاهش داده و هزینه‌ها، زمان اجرا و ریسک‌های ایمنی را به حداقل می‌رساند.
• عواملی مانند نوع خاک، رطوبت، وجود نویز الکترومغناطیسی، قطر لوله و کیفیت کالیبراسیون دستگاه، تأثیر مستقیمی بر دقت شناسایی دارند.
• هنگام خرید فلزیاب برای لولههای زیرزمینی، علاوه بر دقت و عمق شناسایی، باید به خدمات پس از فروش، آموزش کار با دستگاه و پشتیبانی فنی نیز توجه شود تا بهترین نتیجه در پروژه حاصل گردد.

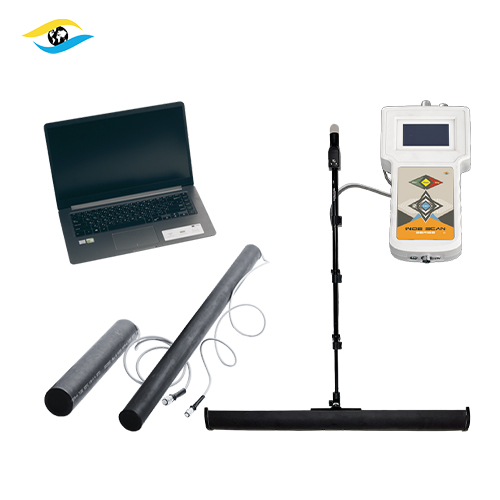

مشاهده و خرید دستگاه WIDE SCAN 8000-V4.3
تشخیص لولههای فلزی یا غیر فلزی؛ کدام فناوری مناسب‌تر است؟
یکی از رایج‌ترین اشتباهات هنگام انتخاب تجهیزات شناسایی تأسیسات زیرزمینی، استفاده از یک دستگاه برای تمام شرایط است. در واقع هیچ فناوری واحدی برای همه پروژه‌ها بهترین گزینه نیست و انتخاب صحیح به جنس لوله، عمق دفن، شرایط خاک و هدف پروژه بستگی دارد.
اگر مسیر لوله از جنس فولاد، چدن یا سایر فلزات رسانا باشد، دستگاههای Locator و فلزیاب صنعتی معمولاً سریع‌ترین و دقیق‌ترین نتیجه را ارائه می‌دهند. اما زمانی که لوله از جنس PVC، پلیاتیلن (PE)، بتن یا سایر مواد غیرفلزی باشد، استفاده از رادار نفوذی زمین (GPR) گزینه مناسب‌تری است؛ زیرا این فناوری تغییرات ساختاری داخل خاک را نمایش می‌دهد و وابسته به وجود فلز نیست.
در پروژه‌های حرفهای، بسیاری از پیمانکاران ابتدا با Locator مسیر خطوط فلزی را مشخص می‌کنند و سپس برای بررسی سایر تأسیسات مدفون یا تأیید نتایج، از اسکنرهای GPR استفاده می‌کنند. این ترکیب باعث افزایش دقت، کاهش خطاهای حفاری و صرفه‌جویی در هزینه‌های اجرایی میشود.
چه عواملی بر دقت فلزیاب لولههای زیرزمینی تأثیر می‌گذارند؟
عملکرد فلزیاب تنها به کیفیت دستگاه وابسته نیست. شرایط محیطی نیز نقش مهمی در نتیجه نهایی دارند.
از مهمترین عوامل می‌توان به موارد زیر اشاره کرد:
- میزان رطوبت خاک
- وجود سنگ یا مواد معدنی
- تراکم شبکه تأسیسات زیرزمینی
- عمق دفن لوله
- قطر و جنس لوله
- وجود کابلهای برق فشارقوی
برای مثال در خاکهای با رسانایی بالا یا مناطق دارای نویز الکترومغناطیسی، ممکن است دقت دستگاه کاهش یابد. به همین دلیل دستگاههای حرفهای از فیلترهای حذف نویز، فرکانس‌های مختلف و قابلیت تنظیم حساسیت استفاده می‌کنند تا خطا به حداقل برسد.
همچنین کالیبره کردن دستگاه قبل از شروع عملیات و حرکت منظم اپراتور روی مسیر مورد بررسی، تأثیر مستقیمی بر کیفیت نتایج خواهد داشت.
چرا قبل از هر حفاری باید مسیر تأسیسات زیرزمینی را شناسایی کرد؟
در بسیاری از پروژه‌های عمرانی، بیشترین خسارت زمانی ایجاد میشود که عملیات حفاری بدون اطلاع از محل دقیق خطوط مدفون آغاز شود. آسیب به خطوط گاز، برق، مخابرات یا آب علاوه بر هزینه‌های سنگین، میتواند باعث توقف پروژه، خطرات جانی و مسئولیت‌های حقوقی شود.
به همین دلیل در بسیاری از کشورها، شناسایی تأسیسات زیرزمینی پیش از حفاری بخشی از الزامات فنی پروژه محسوب میشود.
استفاده از فلزیابهای صنعتی و اسکنرهای زیرسطحی قبل از شروع عملیات، مزایای زیر را به همراه دارد:
- کاهش احتمال برخورد با خطوط فعال
- جلوگیری از توقف پروژه
- کاهش هزینه‌های تعمیرات
- افزایش ایمنی نیروهای اجرایی
- تهیه نقشه دقیق از مسیر تأسیسات
این موضوع به‌ویژه در پروژه‌های شهری، صنایع نفت و گاز، خطوط انتقال نیرو و پروژه‌های راه‌سازی اهمیت بسیار زیادی دارد.
چگونه با فلزیاب لولههای زیرزمینی را پیدا کنیم؟
آشنایی با عملکرد فلزیاب برای لوله های زیرزمینی
فلزیابها دستگاه‌هایی هستند که به کمک میدان‌های مغناطیسی یا امواج رادیویی میتوانند اجسام فلزی پنهان شده در خاک را شناسایی کنند. در مدلهای صنعتی و مهندسی، این دستگاهها قابلیت تشخیص لولههای فولادی، چدنی، مسی و آلومینیومی را با دقت بالا دارند. استفاده از فلزیاب برای لوله های زیرزمینی در پروژه‌های عمرانی، تأسیسات شهری، خطوط انتقال گاز و نفت از اهمیت بالایی برخوردار است.
مزایای استفاده از فلزیاب برای لوله های زیرزمینی
استفاده از فلزیابها در شناسایی لولههای زیرزمینی چند مزیت اساسی دارد:
دقت بالا در موقعیت‌یابی
کاهش ریسک حفاری‌های اشتباه
افزایش سرعت اجرای پروژه
صرفه‌جویی در هزینه‌های تعمیراتی
کاهش خطرات ایمنی
شرکت چشم زیر سطح با عرضه فلزیاب‌هایی با تکنولوژی GPR و سیستم‌های پالسی، امکان تشخیص دقیق حتی در خاکهای سنگین، نمناک و پر از ذرات معدنی را فراهم کرده است.
نحوه استفاده از فلزیاب برای شناسایی لولههای مدفون
برای استفاده صحیح از فلزیاب برای لوله های زیرزمینی مراحل زیر پیشنهاد میشود:
کالیبره‌کردن دستگاه متناسب با نوع خاک و شرایط محیطی
نقشه‌برداری اولیه بر اساس اطلاعات موجود
حرکت دقیق و منظم با دستگاه در امتداد مسیرهای احتمالی
تحلیل دادهها با استفاده از نرم‌افزارهای همراه
علامت‌گذاری مسیر لوله‌ها بر روی زمین با نشانه‌گذاری رنگی
تیم فنی شرکت چشم زیر سطح آموزش کامل این مراحل را برای کاربران خود ارائه می‌دهد تا اطمینان حاصل شود استفاده بهینه از دستگاهها صورت گیرد.
پیش از شروع عملیات مکانیابی، دستگاه را متناسب با نوع خاک و شرایط محیطی کالیبره کنید و مسیر موردنظر را حداقل از دو جهت مختلف اسکن نمایید. این کار باعث کاهش خطاهای ناشی از تداخل سیگنال‌ها شده و دقت تعیین مسیر لولههای زیرزمینی را افزایش می‌دهد.
فناوری‌های پیشرفته در فلزیابهای جدید
مدلهای جدیدی از فلزیاب برای لوله های زیرزمینی به بازار آمده‌اند که از فناوری‌های هوش مصنوعی، رادار نفوذی و فیلترینگ نویز محیط بهره‌مند هستند. دستگاه‌هایی که توسط شرکت چشم زیر سطح عرضه می‌شوند، دارای صفحه‌نمایش لمسی، باتری قدرتمند، قابلیت ذخیره نقشه و انتقال دادهها به لپ‌تاپ و موبایل هستند.
اگر پروژه شامل لولههای فلزی و غیرفلزی است، تنها به فلزیاب اکتفا نکنید. متخصصان Leica Geosystems توصیه می‌کنند برای دستیابی به بیشترین دقت، از ترکیب Locator و رادار نفوذی زمین (GPR) استفاده شود تا تمامی تأسیسات مدفون با اطمینان بیشتری شناسایی شوند.
چرا شرکت چشم زیر سطح؟
شرکت چشم زیر سطح با سال‌ها تجربه در واردات و فروش فلزیابهای صنعتی، به عنوان یکی از مراجع تخصصی این حوزه شناخته میشود. این شرکت علاوه بر فروش، خدمات زیر را نیز ارائه می‌کند:
مشاوره تخصصی انتخاب دستگاه
امکان اجاره فلزیاب برای پروژه‌های کوتاه‌مدت
آموزش کامل کار با دستگاه
پشتیبانی فنی و تعمیرات
برای خرید یا استعلام قیمت فلزیاب برای لوله های زیرزمینی، می‌توانید با کارشناسان این شرکت تماس حاصل نمایید.

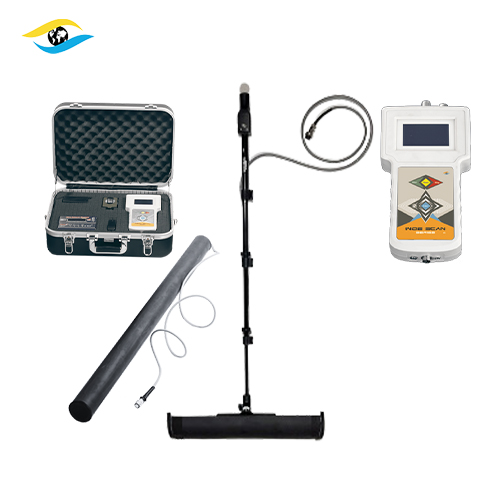

مشاهده و خرید دستگاه اﺳﮑﻨﺮ واﯾﺪ اﺳﮑﻦ مدل 4000
قبل از هرگونه حفاری، نتایج اسکن را ثبت و مسیر تأسیسات زیرزمینی را روی زمین علامت‌گذاری کنید. این اقدام که در دستورالعمل‌های پروژه‌های عمرانی بین‌المللی نیز توصیه شده است، احتمال آسیب به خطوط گاز، آب، برق و مخابرات را به میزان قابل توجهی کاهش می‌دهد.
سوالات متداول
آیا فلزیاب میتواند لولههای غیر فلزی مانند PVC یا پلیاتیلن را شناسایی کند؟
خیر. فلزیابهای صنعتی تنها قادر به شناسایی لوله‌ها و تأسیساتی هستند که دارای اجزای فلزی باشند. برای مکانیابی لولههای PVC، پلیاتیلن (PE)، بتن یا سایر لولههای غیرفلزی، معمولاً از دستگاههای رادار نفوذی زمین (GPR) یا تجهیزات ردیابی مخصوص استفاده میشود.
بهترین دستگاه برای پیدا کردن لولههای زیرزمینی چیست؟
انتخاب دستگاه به نوع پروژه و جنس لوله بستگی دارد. اگر لوله فلزی باشد، فلزیاب صنعتی یا Locator بهترین گزینه است. اما برای لولههای غیرفلزی، دستگاههای GPR دقت بیشتری دارند. در پروژه‌های حرفهای، ترکیب این دو فناوری بهترین نتیجه را ارائه می‌دهد.
فلزیاب لولههای زیرزمینی تا چه عمقی را شناسایی می‌کند؟
عمق شناسایی به عواملی مانند مدل دستگاه، قطر لوله، جنس فلز، نوع خاک و شرایط محیطی بستگی دارد. بسیاری از فلزیابهای صنعتی میتوانند لولههای فلزی را در عمق تقریبی ۰.۵ تا ۵ متر شناسایی کنند، اما در شرایط مناسب ممکن است این مقدار بیشتر یا کمتر باشد.
آیا نوع خاک بر دقت فلزیاب تأثیر می‌گذارد؟
بله. خاکهای مرطوب، معدنی یا دارای املاح زیاد میتوانند بر عملکرد برخی دستگاهها تأثیر بگذارند. فلزیابهای حرفهای معمولاً به سیستم حذف نویز، تنظیم حساسیت و فیلترهای پیشرفته مجهز هستند تا دقت شناسایی در شرایط مختلف حفظ شود.
هنگام خرید فلزیاب برای لولههای زیرزمینی به چه نکاتی باید توجه کرد؟
پیش از خرید باید نوع پروژه، جنس لوله‌ها، عمق مورد نیاز، دقت دستگاه، قابلیت تعیین عمق، مقاومت در شرایط محیطی، امکانات نرم‌افزاری، خدمات پس از فروش و آموزش کار با دستگاه را بررسی کنید. انتخاب دستگاه مناسب بر اساس نیاز پروژه، باعث افزایش دقت عملیات و کاهش هزینه‌های اجرایی خواهد شد.
