بازرسی سدها با فناوری رادار نفوذی زمینی (GPR)
سدها از زیرساختهای حیاتی در تأمین منابع آبی، تولید انرژی و کنترل سیلابها هستند. برای حفظ ایمنی و کارایی این سازهها، استفاده از فناوریهای نوین ضروری است. یکی از این فناوریها، رادار نفوذی زمینی (GPR) است که به طور گستردهای در بازرسی و ارزیابی سدها مورد استفاده قرار میگیرد.با توجه به تنش های ناشی از فرسایش، بار آبی و اشباع آب، مهندسان به دنبال راه های مطمئنی برای بررسی یکپارچگی سازه سدها هستند. سدها سازه های حیاتی هستند که در سراسر آبراه ها برای کنترل جریان آب ساخته می شوند. از خاکریزهای خاکی کوچک گرفته تا سازههای بتنی بزرگ، سازههای ضروری برای تولید برق، تامین آب و آبیاری هستند. شکستگیها و حفرهها نشاندهنده برخی از مهمترین نقصهایی است که در این سدها با آن مواجه میشویم. با این حال، روش های سنتی بررسی تهاجمی و مخرب هستند و فقط مناطق کوچکی را پوشش می دهند. علاوه بر این، بسیاری از ناپیوستگی ها و ناهنجاری ها به راحتی در طی یک بازرسی بصری قابل تشخیص نمیباشند و برخی از مسائل بدون استفاده از روش های غیر مخرب کشف نمی شوند. روشهای بررسی غیرمخرب که عملکرد طبیعی یک سد را مختل نمیکنند برای حفظ ایمنی بسیار مهم هستند. به همین منظور، رادار نفوذی زمینی (GPR) یک تکنیک آزمایش غیر مخرب است که برای بررسی شکستگیها، شکافها، حفرهها، و سایر تغییر شکلها در سدهای بتنی و خاکی استفاده میگردد.
GPR امکان بررسی نواحی بزرگ یک سازه را فراهم میکند و در عین حال وضوح فضایی بهتری را ارائه میدهد
تعریف رادار نفوذی زمینی (GPR)
رادار نفوذی زمینی چیست؟ رادار (Radio Detection and Ranging) یک فناوری آشنا است که امواج رادیویی را از اجسام دور مانند هواپیما و کشتی ها منعکس می کند تا فاصله و سرعت آنها را تعیین کند.

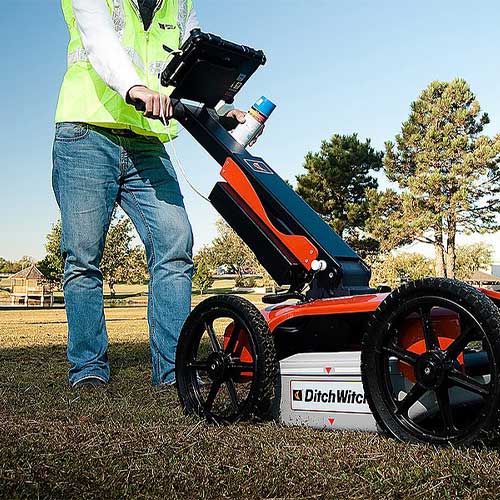

در سیستمهای رادار نفوذی زمینی (GPR)، یک آنتن امواج رادیویی با فرکانس بالا را ارسال میکند که توسط مواد مختلف منعکس شده و متعاقباً توسط گیرنده گرفته میشود. سیستمهای GPR مدت زمانی را که طول میکشد تا این امواج رادیویی از میان مواد عبور کرده و به گیرنده برگردد، اندازهگیری میکنند. امواج رادیویی از یک سیستم GPR با سرعتی حرکت می کنند که توسط گذردهی دی الکتریک ماده ای که با آن مواجه می شوند تعیین می شود. در طول یک بررسی GPR، یک آنتن در سراسر یک خط بررسی حرکت می کند و یک سری از نقاط داده را ثبت می کند که سپس برای تشکیل یک نمایه از منطقه ترسیم می شود .
GPR در خاک های خشک، شنی، سنگ، یخ عملکرد بهتری دارد. با این حال، در خاک های رسی، عمق نفوذ ممکن است تنها چند فوت در مقایسه با خاک های شنی متفاوت باشد .
رادار نفوذی زمینی یا Ground Penetrating Radar، فناوریای است که از امواج الکترومغناطیسی برای تصویربرداری از زیر سطح زمین استفاده میکند. این روش میتواند اطلاعات دقیقی درباره ساختارهای زیرسطحی ارائه دهد.
تاریخچه استفاده از رادار نفوذی زمینی (GPR) در مهندسی سدها
تکنولوژی GPR از دهه ۱۹۷۰ میلادی وارد حوزه مهندسی عمران شد و به مرور زمان به یکی از ابزارهای مهم برای بازرسی سدها تبدیل شد. پیشرفتهای اخیر در نرمافزارها و سختافزارهای این فناوری، کارایی آن را به میزان قابل توجهی افزایش داده است.
مزایای رادار نفوذی زمینی (GPR)
در مقایسه با سایر روشهای تست غیرمخرب، مانند آزمایش انتشار آکوستیک، ترموگرافی مادون قرمز، تکنیکهای مبتنی بر مایکروویو و اولتراسونیک، رادار نفوذی زمینی (GPR) امکان بررسی عمیقتر را در زمان کمتر فراهم میکند.
رادار نفوذی زمینی در محدودهای از فرکانسها در بازه مگاهرتز تا گیگاهرتز عمل میکند. آنتنهای با فرکانس بالا برای بررسی میلگردهای تقویتی (Rebars)، ترکها، تخریبهای کوچک مقیاس، حفرهها و لایهبرداریها مناسب هستند. در مقابل، آنتنهای با فرکانس پایین برای بررسی سازههای عمیق، نشتهای بزرگ، شکستها و حفرهها مناسبتر هستند. این آنتنهای فرکانس پایین همچنین برای جمعآوری مجموعههای داده بزرگ که با تکنیکهای تهاجمیتر دشوار است، ایدهآل هستند.

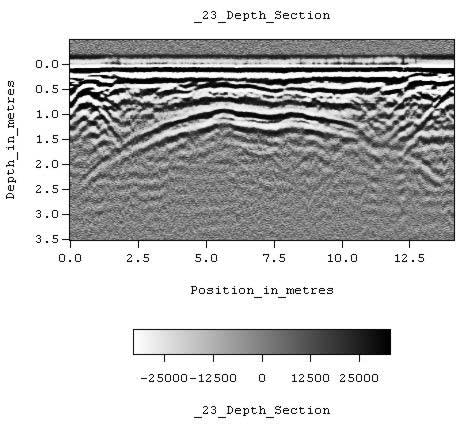

پس از اتمام بررسی، از نرمافزارهای ویژه برای پردازش و تفسیر دادههای سیستم GPR استفاده میشود تا مناطق مشکلدار شناسایی شوند. این دادهها به اپراتورهای سد امکان میدهد تا شرایط سد را به طور دقیق ارزیابی کنند – از جمله تخریب بتن و خوردگی میلگرد – و اقدامات پیشگیرانه برای جلوگیری از خرابیهای فاجعهبار انجام دهند. دادههای GPR همچنین میتوانند با بازرسیهای بصری و سوابق تعمیر و نگهداری مقایسه شوند تا تصویری کامل از وضعیت سد ارائه شود.
علاوه بر این، GPR میتواند در ترکیب با سایر تکنیکهای بررسی زمین استفاده شود تا اطمینان کاملی از یکپارچگی سازه در طول عمر عملیاتی سد فراهم کند.
بیشتر : بررسی دستگاه GPI SCAN 100 Upgraded+Mini-FIRE
چرا بازرسی سدها اهمیت دارد؟
«روشهای آزمایش غیرمخرب (NDT) امکان ارزیابی وضعیت سازهها را بدون ایجاد آسیب یا اختلال در عملکرد آنها فراهم میکنند و نقش مهمی در برنامههای مدرن نگهداری زیرساختهای حیاتی دارند.»
American Society for Nondestructive Testing (ASNT)
اهمیت ایمنی سدها
ایمنی سدها به دلیل نقش حیاتی آنها در زندگی انسانها و اقتصاد کشورها بسیار مهم است. یک خرابی کوچک میتواند فاجعهآمیز باشد.
اثرات تخریب سد بر محیط زیست و انسان
خرابی سدها میتواند منجر به سیلابهای عظیم، از بین رفتن زیستگاهها و خسارات مالی و جانی فراوان شود. این مسئله ضرورت بازرسی دقیق و مداوم سدها را نشان میدهد.
نقش فناوری رادار نفوذی زمینی (GPR) در بازرسی سدها
مزایای استفاده از رادار نفوذی زمینی (GPR)
• سرعت بالا در جمعآوری دادهها
• توانایی تصویربرداری از عمقهای مختلف
• عدم نیاز به حفاری و تخریب سازه
مقایسه با روشهای سنتی
روشهای سنتی نظیر حفاری یا آزمایشهای مخرب، زمانبر و پرهزینه هستند. در مقابل، GPR با دقت و سرعت بالاتر جایگزین مناسبی است.
چگونگی عملکرد رادار نفوذی زمینی
اساس کار فناوری GPR
GPR با ارسال امواج الکترومغناطیسی و دریافت بازتاب آنها از سطوح زیرین، نقشهای دقیق از ساختارهای داخلی سد ایجاد میکند.
پارامترهای موثر در کارایی GPR
• فرکانس امواج
• ویژگیهای مواد زیر سطح
• شرایط محیطی
کاربردهای رادار نفوذی زمینی (GPR)
رادار نفوذی زمینی (GPR) برای دههها در ارزیابیهای زمینشناسی، محیط زیستی و سدها به صورت غیرمخرب استفاده شده است. این فناوری بهعنوان ابزاری ارزشمند برای ارائه دادههای دقیق درباره پروفیل سازهها و تعمیرات لازم شناخته میشود و در عین حال باعث کاهش هزینهها، نیروی کار و زمان میشود.
بازرسی بتن
بازرسی بتن برای شناسایی و اولویتبندی نقصهای ساختاری که نیاز به تعمیر دارند، ضروری است GPR . برای شناسایی تخریب در صفحات بتنی و تعیین نوع تقویتهای موردنیاز استفاده میشود. این فناوری غیرمخرب در بررسی یکپارچگی سدها بسیار ارزشمند است و امکان شناسایی مؤثر نقصهای ساختاری را فراهم میکند تا با کمترین هزینه و ریسک اقدامات اصلاحی انجام شود.
«رادار نفوذی زمینی (GPR) یکی از روشهای مؤثر تصویربرداری غیرمخرب است که برای تعیین موقعیت میلگردها، شناسایی حفرهها، ترکها، لایهبرداریها و بررسی شرایط داخلی سازههای بتنی استفاده میشود.»
Federal Highway Administration (FHWA)
بیشتر : بررسی دستگاه GPI SCAN 100
کاربردهای GPR در سد سازی
شناسایی ترکها و شکافها
GPR میتواند ترکهای پنهان و شکافهای موجود در سد را با دقت شناسایی کند.
بررسی ساختار داخلی سد
این فناوری امکان تحلیل دقیق لایههای مختلف سازه را فراهم میکند.
چالشهای استفاده از GPR در بازرسی سدها
محدودیتهای تکنولوژی
• حساسیت به شرایط محیطی نظیر رطوبت و دما
• محدودیت در عمق نفوذ
هزینهها و پیچیدگیها
هزینههای تجهیزات و نیاز به کارشناسان متخصص در مرحله اجرا و تحلیل داده ها از چالشهای اصلی هستند.
تجربیات جهانی در استفاده از GPR
موارد موفقیتآمیز
کشورهایی مانند ژاپن و ایالات متحده از GPR برای نظارت بر سدهای حیاتی استفاده کردهاند و نتایج چشمگیری به دست آوردهاند.
آمار و دادههای جهانی
تحقیقات نشان میدهند که استفاده از GPR میتواند هزینههای نگهداری سدها را به وضوح کاهش دهد.
مطالعات موردی (Case Studies)
بازرسی سدهای خاکی
GPR برای شناسایی نشت آب و بررسی پایداری سدهای خاکی بسیار موثر است.
بررسی سدهای بتنی
در سدهای بتنی، GPR میتواند ترکها و نواقص ساختاری را به دقت شناسایی کند.
نقش دادههای GPR در پیشبینی و نگهداری
تحلیل دادهها
دادههای GPR اطلاعات ارزشمندی را برای تحلیل ساختاری و پیشبینی خرابیهای احتمالی ارائه میدهند.
پیشبینی خرابیهای احتمالی
استفاده از دادههای GPR میتواند از وقوع فجایع ناشی از تخریب سازه سد پیشگیری کند.
آینده فناوری GPR در بازرسی سدها
نوآوریهای جدید
تحقیق و توسعه در حوزه GPR منجر به طراحی ابزارهای دقیقتر و کارآمدتر شده است.
ترکیب GPR با سایر فناوریها
ترکیب GPR با هوش مصنوعی و فناوریهای دادهکاوی و حتی پهبادها میتواند بازرسی سدها را به سطح جدیدی برساند.
مزایای زیستمحیطی بازرسی سدها با GPR
استفاده از GPR نیاز به حفاری و تخریب محیط را کاهش داده و تاثیرات زیستمحیطی منفی را به حداقل میرساند.
محدودیتهای رادار نفوذی زمینی (GPR) و راهکارهای افزایش دقت نتایج
اگرچه فناوری GPR یکی از پیشرفتهترین روشهای آزمون غیرمخرب برای ارزیابی وضعیت سدها محسوب میشود، اما مانند هر فناوری دیگری دارای محدودیتهایی است که شناخت آنها برای تفسیر صحیح نتایج ضروری است.
یکی از مهمترین عوامل تأثیرگذار بر عملکرد GPR، خواص الکتریکی مصالح است. هرچه هدایت الکتریکی محیط بیشتر باشد، میزان تضعیف امواج نیز افزایش مییابد و عمق نفوذ کاهش پیدا میکند. به همین دلیل در خاکهای رسی اشباع یا بتنهایی با رطوبت بسیار بالا، عمق تصویربرداری نسبت به بتن خشک یا سنگ کاهش مییابد.
عامل مهم دیگر انتخاب فرکانس مناسب آنتن است. آنتنهای فرکانس بالا (۹۰۰ تا ۲۵۰۰ مگاهرتز) تصاویر بسیار دقیقتری ارائه میکنند اما عمق نفوذ کمتری دارند. در مقابل، آنتنهای با فرکانس پایین (۱۰۰ تا ۴۰۰ مگاهرتز) قادر به بررسی لایههای عمیقتر هستند اما جزئیات کمتری نمایش میدهند.
همچنین وجود میلگردهای متراکم، شبکههای فلزی، کابلهای پیشتنیده یا ناهمگونی شدید مصالح میتواند باعث ایجاد نویز در دادههای GPR شود. به همین دلیل در پروژههای حساس، دادههای بهدستآمده معمولاً در کنار روشهایی مانند آزمایش اولتراسونیک (UPV)، توموگرافی لرزهای، اسکن لیزری و بازرسی چشمی تحلیل میشوند تا احتمال خطا به حداقل برسد.
بهترین نتایج زمانی حاصل میشود که عملیات برداشت داده توسط اپراتور متخصص انجام شده و تفسیر اطلاعات نیز با نرمافزارهای پردازش سهبعدی و افراد باتجربه صورت گیرد.
چه نوع آسیبهایی در سدها توسط GPR قابل شناسایی است؟
یکی از مهمترین مزایای فناوری رادار نفوذی زمینی، توانایی شناسایی طیف وسیعی از ناپیوستگیها و آسیبهای داخلی سازه بدون نیاز به حفاری یا تخریب است.
مهمترین موارد قابل تشخیص عبارتاند از:
- ترکهای داخلی بتن
- حفرهها و فضاهای خالی
- آبشستگی (Internal Erosion)
- نواحی دارای نشت آب
- جداشدگی لایههای بتن
- خوردگی و محل میلگردها
- ضخامت پوشش بتنی
- محل کابلهای پیشتنیده
- مناطق دارای تراکم غیریکنواخت
- تغییرات لایههای خاک در سدهای خاکی
در بسیاری از پروژههای پایش سد، دادههای GPR به مهندسان اجازه میدهد قبل از ایجاد آسیبهای جدی، محل دقیق نقصها را شناسایی کرده و اقدامات اصلاحی را برنامهریزی کنند. این موضوع علاوه بر افزایش ایمنی سازه، هزینههای تعمیرات اضطراری را نیز به میزان قابل توجهی کاهش میدهد.
چرا ترکیب GPR با سایر روشهای بازرسی بهترین نتیجه را ایجاد میکند؟
هیچ روش غیرمخربی به تنهایی قادر به ارائه تمامی اطلاعات موردنیاز درباره وضعیت یک سد نیست. به همین دلیل در پروژههای بزرگ دنیا معمولاً از رویکرد چندفناوری (Multi-Method Inspection) استفاده میشود.
در این روش، اطلاعات حاصل از GPR با سایر روشهای ارزیابی تلفیق میشود تا تصویری جامع از سلامت سازه به دست آید.
نمونههایی از این ترکیب عبارتاند از:
- GPR + اسکن لیزری سهبعدی برای بررسی تغییر شکل سازه
- GPR + اولتراسونیک برای بررسی کیفیت بتن
- GPR + تصویربرداری حرارتی برای شناسایی نواحی مرطوب
- GPR + پهپاد برای پایش سریع سدهای بزرگ
- GPR + هوش مصنوعی برای تحلیل خودکار دادهها
در سالهای اخیر استفاده از الگوریتمهای یادگیری ماشین برای تحلیل دادههای GPR رشد قابل توجهی داشته است. این الگوریتمها میتوانند الگوهای مرتبط با ترک، حفره یا نشت را با دقت بالاتری شناسایی کرده و احتمال خطای انسانی در تفسیر دادهها را کاهش دهند.
این رویکرد علاوه بر افزایش سرعت بازرسی، تصمیمگیری درباره تعمیر و نگهداری سدها را نیز دقیقتر و اقتصادیتر میکند.
نتیجهگیری
فناوری GPR یک ابزار قدرتمند و نوین برای بازرسی و نگهداری سدها است. این فناوری با دقت و سرعت بالا، ایمنی سازهها را تضمین کرده و خطرات احتمالی را کاهش میدهد.
سوالات متداول
1. آیا رادار نفوذی زمینی GPR برای بازرسی سدها مناسب است؟
بله. فناوری GPR یکی از روشهای غیرمخرب مورد استفاده برای بررسی وضعیت داخلی سدهای بتنی و خاکی است. این فناوری میتواند ترکها، حفرهها، ناپیوستگیها، تغییرات مصالح و مشکلات احتمالی داخل سازه را بدون حفاری یا تخریب شناسایی کند.
2. رادار GPR تا چه عمقی میتواند داخل سد نفوذ کند؟
عمق نفوذ GPR به عوامل مختلفی مانند فرکانس آنتن، نوع مصالح، میزان رطوبت و شرایط زمینشناسی بستگی دارد. آنتنهای فرکانس پایین معمولاً برای بررسی عمقهای بیشتر استفاده میشوند، در حالی که آنتنهای فرکانس بالا جزئیات دقیقتری از بخشهای نزدیک سطح ارائه میدهند.
3. آیا GPR میتواند ترکهای داخل بتن سد را تشخیص دهد؟
GPR میتواند بسیاری از ناهنجاریهای داخلی بتن مانند ترکهای بزرگ، حفرهها، جداشدگی لایهها، خوردگی میلگردها و تغییرات ساختاری را شناسایی کند. البته برای ترکهای بسیار ریز معمولاً ترکیب GPR با سایر روشهای آزمایش غیرمخرب توصیه میشود.
4. تفاوت بازرسی سد با GPR و روشهای سنتی چیست؟
روشهای سنتی مانند حفاری یا نمونهبرداری بتن معمولاً مخرب، زمانبر و محدود به نقاط خاص هستند. در مقابل، GPR امکان بررسی سریعتر بخشهای وسیعتر سازه را بدون آسیبرساندن به سد فراهم میکند.
5. آیا دادههای GPR به تنهایی برای تصمیمگیری درباره ایمنی سد کافی هستند؟
خیر. دادههای GPR باید توسط متخصصان تفسیر شوند و معمولاً در کنار روشهایی مانند بازرسی چشمی، آزمایشهای اولتراسونیک، تحلیل سازهای و سوابق تعمیرات استفاده میشوند تا ارزیابی دقیقتری از وضعیت سد انجام شود.
