مگنتومتر چیست؟ آشنایی با انواع مغناطیسسنج و کاربردهای آن
مگنتومتر یا همان مغناطیس سنج ، ابزارهای اندازه گیری هستند که میدان مغناطیسی را اندازه می گیرند .
همانطور که می دانید میدان مغناطیسی یک کمیت برداری است یعنی علاوه بر شدت ( بزرگی) دارای جهت نیز می باشد ؛ مغناطیس سنج ها برای دو هدف معمول استفاده می شوند : برای اندازه گیری مغناطش ناشی از یک ماده مغناطیسی مثل فرومغناطیس ها ، یا برای اندازه گیری اندازه و در برخی موارد برای تعیین جهت میدان مغناطیسی در یک نقطه از فضا .
مغناطیس سنج ها بر اساس نوع کمیت اندازه گیری شده یا روش اندازه گیری و یا نوع کاربرد می توانند طبقه بندی شوند . برای درک موضوع به ذکر چند مثال می پردازیم.
- از طریق محاسبه ضریب نفوذ پذیری مغناطیسی ، می توان کیفیت آلیاژها را مورد بررسی قرار داد ( مورد استفاده در آزمایشگاه کنترل کیفیت صنایع خودرو سازی ) ؛شرکت چشم زیر سطح نیز محصولی به نام FERROMASTER ارائه داده است که دقیقاً همین کاربرد را پوشش می دهد . ( همچنین بخوانید: سیستم اندازه گیری نفوذ پذیری مغناطیسی FERROMASTER )
- مغناطیس سنج ها ، هم به صورت یک دستگاه کامل و هم به صورت سنسور مغناطیسی در دسترس هستند . مثلاً می توان از سنسور های مغناطیسی به جای سنسورهای نوری برای شمارنده های صنعتی ( کانتر ) استفاده نمود ولی با این مزیت که سنسورهای مغناطیسی می توانند در محیط های آلوده ( مثل کارخانجات گچ ) به راحتی و با کمترین خطای ممکن کار کنند در صورتیکه شمارنده های نوری در این شرایط عملاً کاربردی ندارند .
- سنسورهای مغناطیسی بر اساس شرایط پروژه می توانند به صورت تک مولفه و یا به صورت 3 مولفه استفاده گردند .

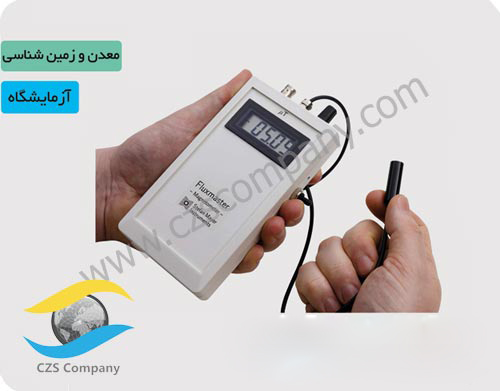

- مغناطیس سنج های برداری که مؤلفه های برداری میدان مغناطیس را اندازه گیری می کنند . مغناطیس سنج هایی که برای مطالعه میدان مغناطیسی زمین استفاده می شوند ممکن است مولفه های برداری میدان را از نظر زاویه میل ( زاویه بین مؤلفه افقی بردار میدان با شمال مغناطیسی زمین ) و زاویه انحراف (زاویه بین خطوط میدان مغناطیسی و سطح افق ) بررسی کنند . مغناطیس سنج های فلاکس گیت می توانند یکی از بهترین انتخاب ها برای اندازه گیری مولفه های میدان مغناطیسی زمین باشند . مگنتومتر FLUXMASTER محصول شرکت استفان مایر آلمان با دقت بسیار بالا و با امکان حذف میدان های مزاحم و با دقت بسیار بالا هم اکنون قابل ارائه به مشتریان عزیر می باشد. ( همچنین بخوانید: دستگاه مغناطیس سنج بسیار دقیق Fluxgate FLUXMASTER )
- مغناطیس سنج های عددی ( اسکالر ) که بزرگی حاصل از مولفه های برداری میدان را اندازه گیری می نمایند . مانند مگنتومتر پروتون . البته باید در نظر داشت در بسیاری مطالعات زمین شناسی در صورتی که مگنتومتر فلاکس گیت 3 مولفه دقیق در اختیار باشد ، می توان بزرگی میدان مغناطیسی را نیز محاسبه کرد .
- مغناطیس سنج های مطلق اندازه مطلق برداری یا بزرگی میدان مغناطیسی را به وسیله کالیبراسیون داخلی خود یا توسط ثوابت فیزیکی شناخته شده در سنسورهای مغناطیسی اندازه گیری میکنند .
- مغناطیس سنج های نسبی اندازه برداری یا بزرگی میدان مغناطیسی را نسبت به یک مقدار پایه ولی غیر کالیبره شده می سنجند . به همین دلیل این نوع از مغناطیس سنج را واریومتر نیز می نامند . واریومترها برای اندازه گیری تغییرات میدان مغناطیسی استفاده می شوند .
- مغناطیس سنج ساکن در یک موقعیت ثابت نصب می شوند و اندازه گیری های خود را در این حالت به ثبت می رساند .
- مغناطیس سنج متحرک یا قابل حمل در حین حرکت اندازه گیری های خود را به ثبت می رساند و ممکن است به صورت دستی و یا توسط یک وسیله نقلیه حمل شود .
- مغناطیس سنج نقشه بردار برای اندازه گیری میدان مغناطیسی در بررسی های ژئومغناطیسی در زمین شناسی با اکتشاف معادن استفاده می شود . آنها ممکن است در ایستگاه های ساکن ، شبکه های اینتر مگنت (Intermagnet Network ) یا به صورت متحرک برای اسکن کردن مناطق جغرافیایی مورد استفاده قرار گیرند .
مگنتومتر چگونه کار میکند و چه پارامترهایی را اندازهگیری میکند؟
مگنتومتر یا مغناطیسسنج دستگاهی است که برای اندازهگیری شدت، تغییرات و در برخی مدلها جهت میدان مغناطیسی به کار میرود. این دستگاهها بسته به نوع طراحی و تکنولوژی ساخت، میتوانند فقط بزرگی میدان مغناطیسی را ثبت کنند یا بهصورت برداری، مؤلفههای مختلف میدان را نیز اندازهگیری نمایند.
در عمل، مگنتومترها برای دو هدف اصلی استفاده میشوند:
اول، اندازهگیری میدان مغناطیسی محیط مانند میدان مغناطیسی زمین، تغییرات ژئومغناطیسی یا آنومالیهای مغناطیسی در اکتشافات.
دوم، بررسی خواص مغناطیسی مواد و قطعات صنعتی؛ برای مثال در کنترل کیفیت آلیاژها، تست قطعات فلزی، تشخیص تغییرات مغناطیسی یا بررسی نفوذپذیری مغناطیسی.
بسته به نوع کاربرد، پارامترهایی که توسط مگنتومتر اندازهگیری میشود میتواند شامل موارد زیر باشد:
- شدت کل میدان مغناطیسی
- مولفههای X ،Y و Z میدان
- تغییرات زمانی میدان مغناطیسی
- گرادیان یا اختلاف میدان بین دو نقطه
- ویژگیهای مغناطیسی مواد مانند نفوذپذیری یا پاسخ مغناطیسی
به همین دلیل انتخاب مگنتومتر مناسب، کاملاً به نوع پروژه، دقت مورد نیاز، شرایط محیطی و هدف اندازهگیری بستگی دارد.
انواع مگنتومتر کداماند و هرکدام چه کاربردی دارند؟
مگنتومترها را میتوان از چند زاویه مختلف دستهبندی کرد؛ از جمله نوع خروجی، تکنولوژی اندازهگیری، نحوه استفاده و حوزه کاربرد. شناخت این دستهبندیها کمک میکند در پروژههای صنعتی، ژئوفیزیکی یا تحقیقاتی، دستگاه مناسبتری انتخاب شود.
مگنتومتر اسکالر (Scalar)
این نوع مگنتومتر فقط بزرگی میدان مغناطیسی را اندازهگیری میکند و اطلاعاتی درباره جهت میدان ارائه نمیدهد. از این مدلها معمولاً در مطالعات ژئوفیزیکی، نقشهبرداری مغناطیسی و برخی پروژههای اکتشافی استفاده میشود.
مگنتومتر برداری (Vector)
مگنتومتر برداری علاوه بر شدت میدان، جهت و مؤلفههای میدان مغناطیسی را نیز ثبت میکند. این ویژگی باعث میشود در بررسی میدان مغناطیسی زمین، مطالعات ژئومغناطیسی، آزمایشگاهها و سیستمهای پایش دقیق کاربرد زیادی داشته باشد.
مگنتومتر فلاکسگیت (Fluxgate Magnetometer)
مگنتومتر فلاکسگیت یکی از دقیقترین گزینهها برای اندازهگیری میدانهای ضعیف و مؤلفههای میدان مغناطیسی است. این نوع دستگاه در ژئوفیزیک، زمینشناسی، پایش مغناطیسی، کاربردهای آزمایشگاهی و صنعتی استفاده گستردهای دارد. در مدلهای سهمحوره، امکان ثبت همزمان هر سه مؤلفه میدان نیز وجود دارد. مگنتومترهای فلاکسگیت برای اندازهگیری میدانهای ضعیف با دقت بالا بسیار پرکاربرد هستند و در رصدخانههای ژئومغناطیسی نیز استفاده میشوند.
مگنتومتر پروتونی
این مدل معمولاً برای اندازهگیری شدت کل میدان مغناطیسی به کار میرود و در پروژههای اکتشاف معدنی و مطالعات زمینشناسی شناختهشده است.
مگنتومتر ثابت و قابل حمل
- مگنتومتر ثابت در یک نقطه نصب میشود و تغییرات میدان را در طول زمان ثبت میکند.
- مگنتومتر قابل حمل یا متحرک برای برداشتهای میدانی، اسکن مناطق، پروژههای ژئوفیزیکی و بررسیهای عملیاتی مناسب است.
در خرید مگنتومتر به چه نکاتی باید توجه کرد؟
اگر قصد خرید مگنتومتر برای کارهای ژئوفیزیکی، صنعتی، آزمایشگاهی یا کنترل کیفیت را دارید، بهتر است فقط به نام دستگاه یا برند اکتفا نکنید. انتخاب درست این تجهیزات باید بر اساس نوع پروژه و نیاز فنی انجام شود.
مهمترین نکات در خرید مگنتومتر:
1. نوع کاربرد دستگاه
اول باید مشخص کنید مگنتومتر را برای چه کاری میخواهید:
- اکتشاف معدنی و ژئوفیزیک
- اندازهگیری میدان مغناطیسی زمین
- کنترل کیفیت آلیاژ و قطعات
- استفاده در خطوط تولید صنعتی
- تحقیقات آزمایشگاهی
چون دستگاه مناسب هر کدام از این کاربردها میتواند متفاوت باشد.
2. دقت و رزولوشن اندازهگیری
در پروژههای حساس، رزولوشن و پایداری دستگاه اهمیت زیادی دارد. برای مثال در پایش میدانهای ضعیف یا اندازهگیریهای دقیق آزمایشگاهی، انتخاب مگنتومتر با دقت بالا ضروری است.
3. اسکالر یا برداری بودن دستگاه
اگر فقط شدت کل میدان برای شما مهم است، ممکن است مگنتومتر اسکالر کافی باشد؛ اما اگر جهت و مؤلفههای میدان هم اهمیت دارد، باید سراغ مدلهای برداری یا سهمحوره بروید.
4. شرایط محیطی پروژه
برای پروژههای صنعتی، مقاومت دستگاه در برابر نویز محیطی، گردوغبار، نوسانات دمایی و میدانهای مزاحم اهمیت زیادی دارد. در محیطهای صنعتی آلوده یا پروژههای فضای باز، این موضوع میتواند روی کیفیت دادهها اثر مستقیم بگذارد.
5. قابلیت حمل، نرمافزار و خروجی داده
در بسیاری از پروژهها، قابلیت ذخیرهسازی داده، اتصال به نرمافزار، خروجی گرفتن از نتایج و امکان استفاده در برداشت میدانی از عوامل مهم انتخاب دستگاه است.
پرسش های پرتکرار درباره مگنتومتر و مغناطیسسنج
1) مگنتومتر چیست و چه تفاوتی با فلزیاب دارد؟
مگنتومتر دستگاهی برای اندازهگیری میدان مغناطیسی یا تغییرات آن است، در حالیکه فلزیاب معمولاً برای تشخیص حضور فلز در زیر زمین یا داخل اجسام طراحی میشود. البته در برخی پروژههای اکتشافی، مگنتومتر میتواند برای شناسایی آنومالیهای ناشی از اجسام یا ساختارهای مغناطیسی به کار رود، اما عملکرد و هدف آن با فلزیاب یکسان نیست. مگنتومتر بیشتر یک ابزار اندازهگیری و تحلیل ژئوفیزیکی یا صنعتی است، نه صرفاً یک دستگاه کشف فلز.
2) مگنتومتر فلاکسگیت چه مزیتی نسبت به سایر مدلها دارد؟
مگنتومتر فلاکسگیت به دلیل حساسیت بالا در اندازهگیری میدانهای ضعیف، امکان اندازهگیری برداری و دقت مناسب در کاربردهای علمی و صنعتی یکی از گزینههای بسیار مهم در این حوزه است. این نوع دستگاه در اندازهگیری میدان مغناطیسی زمین، بررسی مؤلفههای میدان، مطالعات ژئوفیزیکی، کاربردهای آزمایشگاهی و پایشهای دقیق کاربرد زیادی دارد. فلاکسگیتها برای دادهبرداری برداری و پایش میدانهای ضعیف بسیار رایجاند و در بسیاری از سامانههای علمی و رصدخانهای در کنار مگنتومترهای اندازهگیری شدت کل میدان استفاده میشوند.
3) آیا مگنتومتر فقط در زمینشناسی و اکتشاف معدن استفاده میشود؟
خیر، کاربرد مگنتومتر فقط به زمینشناسی محدود نیست. این دستگاه در کنترل کیفیت آلیاژها، تست قطعات صنعتی، پایش میدان مغناطیسی، تحقیقات آزمایشگاهی، صنایع خودروسازی، ناوبری، سنجشهای محیطی و حتی برخی پروژههای امنیتی و صنعتی نیز استفاده میشود. در واقع هر جا که اندازهگیری دقیق میدان مغناطیسی یا خواص مغناطیسی مواد اهمیت داشته باشد، مگنتومتر میتواند کاربرد داشته باشد.
4) برای پروژههای صنعتی، مگنتومتر برداری بهتر است یا اسکالر؟
پاسخ این سوال به هدف پروژه بستگی دارد. اگر فقط شدت میدان مغناطیسی یا تغییرات کلی آن برای شما مهم باشد، مدل اسکالر میتواند کافی باشد. اما اگر بخواهید جهت میدان، مؤلفههای مختلف آن یا تغییرات دقیقتر در سه محور را بررسی کنید، مگنتومتر برداری انتخاب مناسبتری خواهد بود. در پروژههای کنترل کیفیت، پایش دقیق یا اندازهگیری میدانهای مزاحم، مدلهای برداری معمولاً اطلاعات کاملتری در اختیار کاربر قرار میدهند.
5) هنگام خرید مگنتومتر چه عواملی بیشترین اهمیت را دارند؟
مهمترین عوامل شامل نوع کاربرد، دقت اندازهگیری، محدوده سنجش، نوع خروجی دستگاه، اسکالر یا برداری بودن، شرایط محیطی پروژه، قابلیت حمل و پشتیبانی فنی است. بهعنوان مثال، مگنتومتری که برای اکتشاف میدانی مناسب است لزوماً بهترین گزینه برای کنترل کیفیت آزمایشگاهی نیست. به همین دلیل بهتر است قبل از خرید، نیاز پروژه بهصورت دقیق بررسی شود و دستگاه بر همان اساس انتخاب گردد.
