دستگاه لوله یاب فلزی چیست؟ مقایسه روش‌ها، مزایا، کاربرد و راهنمای خرید

دستگاه لوله یاب فلزی چیست؟

دستگاه لوله یاب فلزی – امروزه تجهیزات مختلفی برای لوله یابی قابل استفاده می باشند. هرکدام از این روش ها مزایا و محدودیت های خاص خود را دارند. اما بزرگترین چالش پیش رو برای پیمانکارانی که به دنبال لوله یابی هستند ، محدودیت های بنیانی روش های موجود است یعنی محدودیت هایی که می تواند به عدم شناسایی محل دفن لوله یا حتی جابه جا نمایش دادن محل دفن منجر گردد.

«مهم‌ترین اصل در مکان‌یابی تأسیسات زیرزمینی، استفاده از روش مناسب متناسب با شرایط پروژه است؛ هیچ فناوری به‌تنهایی برای تمام شرایط بهترین انتخاب نیست.»

American Society of Civil Engineers (ASCE) – Standard 38-22 Utility Investigation

عملکرد دستگاه لوله یاب فلزی چگونه است؟

دستگاه های لوله یاب از متدهای مختلفی برای تشخیص محل دفن و عبور لوله استفاده می کنند که در زیر چند روش مرسوم تر را معرفی می کنیم.

روش PI برای عملکرد دستگاه لوله یاب فلزی

در واقع در این روش از فلزیاب های پالس القایی به عنوان لوله یاب فلزی بهره می بریم . همان مزایای و معایب فلزیابی در این روش لوله یابی هم مطرح است. یعنی سادگی کار کرد و سرعت مناسب بررسی محیط و ارزان بودن فلزیاب ها در اینجا نیز مزیت به حساب می آید. عمق کاوش به نسبت پایین ، حساسیت بالا نسبت به ترکیبات خاک به خصوص اگر رطوبت یا نشت در محیط وجود داشته باشد و از همه مهمتر انحراف مکانی ( تشخیص اشتباه محل عبور لوله مخصوصاً اگر چند خط لوله در محیط باشد ) که می تواند منجر به خسارات مالی یا حتی جانی گردد عملاً این روش برای استفاده در محیط های شهری مخصوصاً اگر تجمع خطوط انتقال برق و گاز در محیط باشد پیشنهاد نمی گردد.

روش GPR یا همان رادار زمین یا ژئو رادار

روش Ground Penetrating Radar یا رادار نافذ در زمین که به اختصار GPR نامیده می‌شود یکی از روش‌های داده‌برداری از زیر سطح زمین می‌باشد که طیف کاربردی بسیار گسترده‌ای داشته و در بحث تشخیص محل عبور خطوط لوله نیز کاربرد دارد. در خصوص GPR ها در یک مقاله جداگانه به طور مفصل توضیحات ارائه گردیده است. در اینجا نیز استفاده از GPR برای لوله یابی مزایا و محدودیت هایی را دارا است. از مزایای GPR میتوان به رزولوشن و وضوح بالای تصاویر ( اسکن ) دریافتی و سرعت مناسب بررسی محیط اشاره کرد و امکان تشخیص لوله های فلزی و غیر فلزی و همچنین سازه های دیگر در محیط کاوش اشاره کرد که یک مزیت منحصر به فرد می باشد. همچنین محدودیت های ذاتی خود سیستم های GPR در لوله یابی هم می تواند مشکلاتی را برای پیمانکاران و اپراتورهای آنها ایجاد کند. قیمت به نسبت بالای تجهیزات و نیاز به آنتن های مختلف برای کاوش عمق های مختلف ، پیچیدگی بالای تحلیل اسکن های GPR و تاثیر مخرب کاهش مقاومت ویژه خاک و رطوبت در خاک در اسکن های خروجی و حساسیت بالای سیستم به زاویه آنتن و ایجاد مشکل برداشت در محیط های ناهموار و همچنین وجود سقف یا سازه های مختلف ( ساختمان های اطراف) و انعکاس اثرات آنها در اسکن خروجی می تواند کار را برای اپراتور بسیار مشکل نماید. همچنین وزن بالای دستگاه های GPR برای لوله یابی نیز در برخی پروژه ها چالش بر انگیز خواهد بود

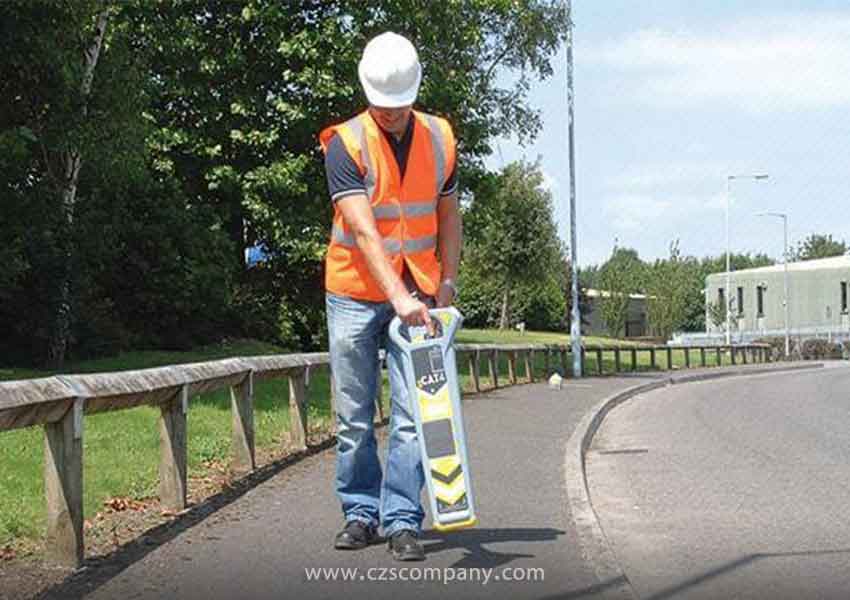

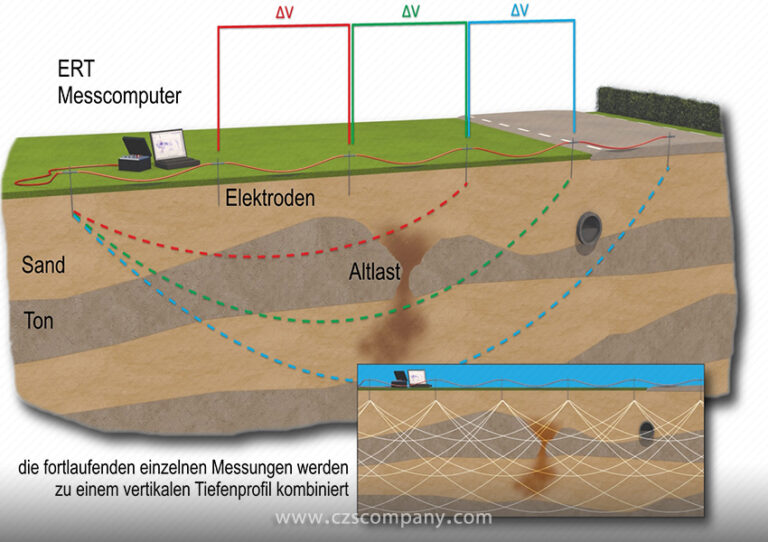

روش PCM تزریق سیگنال به خط لوله

در این روش از طریق اتصال مستقیم خط لوله به یک منبع فرستنده سیگنال ثابت و یک گیرنده متحرک که توسط اپراتور حمل می‌شود به شناسایی خط لوله و مسیر آن می‌پردازند.

در یک مقاله جداگانه نیز در خصوص روش PCM توضیحات کامل را ارائه داده ایم و در اینجا به مزایا و معایب روش تزریق سیگنال به خط لوله می پردازیم. قیمت مناسب از مزایای این روش است ولی سرعت اجرا و همچنین نیاز به نقطه اتصال به خط لوله و میرایی سیگنال ارسالی و نویزهای محیطی از نکات محدود کننده این روش در مرحله اجرا می باشند؛گاهاً برای افزایش محوطه کاوش و برای مقابله با اثر منفی مقاومت الکتریکی خط لوله مجبوریم توان سیگنال تزریق شده را افزایش دهیم. در صورتی که خط لوله تحت حفاظت‌های معمول (مثلاً حفاظت کاتدی) نباشند، تخلیه ناگهانی سیگنال تزریقی می‌تواند موجب انفجار در خط لوله‌های گاز شود.

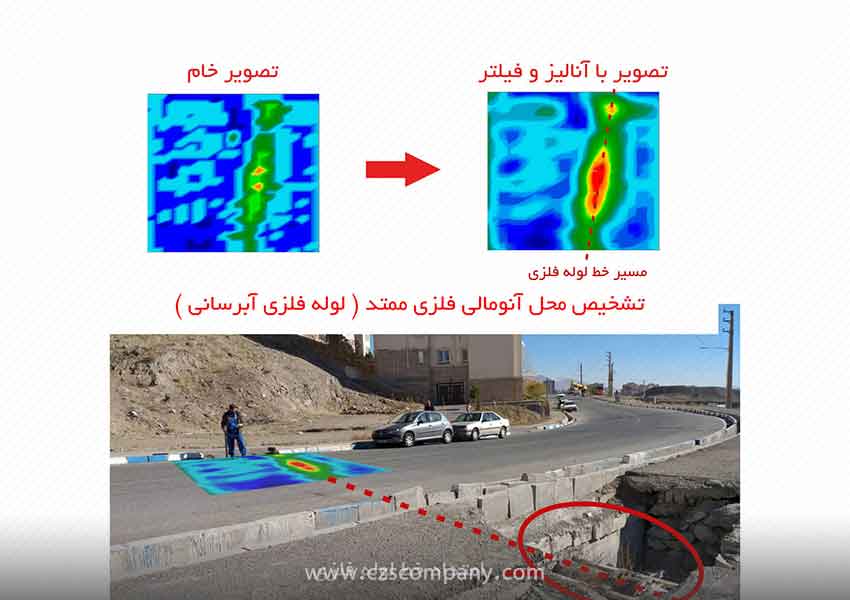

روش نوین اسکنرهای زیر سطحی مجهز به تکنیک FSP

روش ابداعی و نوین FSP که یکی از تکنیک های ابداعی شرکت چشم زیر سطح می باشد ، قابلیت های جالب و مناسبی را برای آشکارسازی لوله های فلزی و خطوط فلزی در اختیار اپراتور قرار میدهد که در اینجا به ذکر برخی از آنها می پردازیم:
1) مهمترین مزیت این است که این تجهیزات به شما تصویر یا اسکن نمایش می دهند که می تواند درک و تجسم صحیح تری از پروژه به شما بدهد.
2) یکی از مزایای ایجاد شده افزایش رزولوشن تصاویر دریافتی است که باعث می شود اهداف کوچکی مانند لوله ها و تاسیسات به صورت ممتد ( مانند روش GPR ) قابل تشخیص باشند بدون آنکه درگیر محدودیت های روش GPR گردیم.
3) احتمال تداخل با سیگنال‌های محیطی بسیار پایین‌تر است.
4) متوسط توان در این سیستم در منطقه وسیع جغرافیایی یکسان است و معمولاً در حدی است که حالت اشباع یا بر انگیختگی در خاک و به طور کلی در سیستم ایجاد نمی‌کند، کوچکترین تغییری در این توان متوسط سیستم ، قابل رهگیری است. بنابراین با افزایش حساسیت می توان به عمق کاوش افزود.
5) نیازی به نقطه اتصال به هدف نداریم یعنی روش کاوش در این سیستم کاملاً غیر تماسی می‌باشد.
6) وزن و حجم سیستم به طرز قابل توجهی پایین است که قابلیت حمل در پروژه را بالا می برد.
7) سرعت برداشت از محیط بسیار بالاتر از روش‌های مرسوم است.
8) این روش مولتی تارگت هست و علاوه بر لوله می توان حفره ها یا کانال ها و برخی سازه های دیگر را نیز آشکار سازی کرد.
9) قیمت تجهیزات ساخته شده با توجه به امکانات عملیاتی که در اختیار اپراتور قرار می دهد بسیار پایین‌تر از تجهیزات GPR می‌باشد.
10) نیازی به اپراتور متخصص ندارد و برای پیمانکاران تأسیسات بسیار مناسب است و طیف بیشتری از افراد توانایی استفاده از آن را دارند و نحوه استفاده از آن را به نیروهای جدید به سرعت می‌توان آموزش داد.
11) عمق کاوش در این روش بسیار بالاتر از روش PI است و در مناطق جغرافیایی که روش GPR دچار کاهش شدید عمق کاوش می‌شود، این دستگاه بهترین جایگزین است.
12) در محیط های ناهموار نیز به راحتی می توان از اسکنر FSP بهره برد و آنچنان که درGPR ها شاهد بودیم ، اطلاعات دریافتی ناخوانا نخواهد شد.
نکته مهم این است که اسکنرهای FSP با اسکنر های مغناطیسی به لحاظ رزولوشن خروجی و سرعت بسیار متفاوت هستند و عملاً اسکنرهای مغناطیسی توانایی اسکن هایی با رزولوشن بالا مشابه FSP را ندارند برای همین اصولاً ما از اسکنرهای مغناطیسی کلاسیک در روش های مرسوم لوله یابی نامی نبردیم و نباید این دو محصول را با هم اشتباه بگیریم.

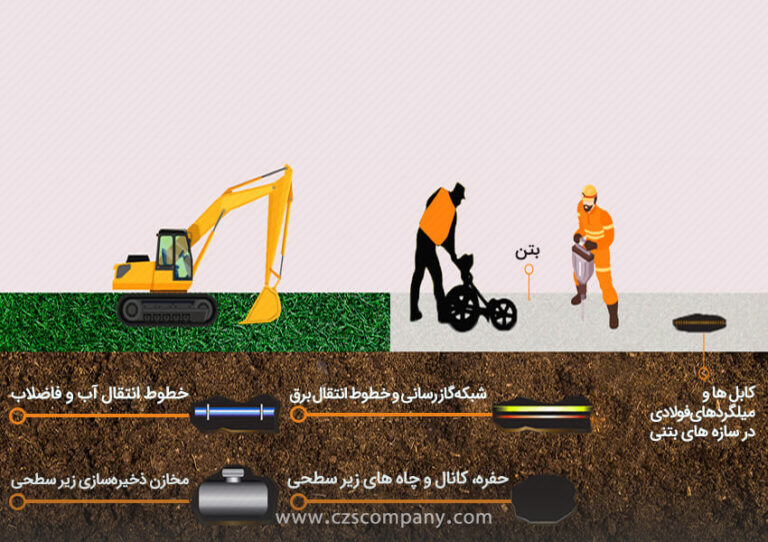

کابردهای یک اسکنر FSP

• شناسایی لوله های مختلف فلزی نظیر لوله های آب، گاز، نفت عایق دار یا بدون عایق
• شناسایی لوله های مسی، بتن مسلح و لوله های فولادی
• شناسایی کابل های برق مسی
• شناسایی داکت ها، کابل های مخابرات مسی، محافظ های فلزی
• شناسایی محل دقیق انشعابات، تعیین محل خمش، سه راهی و…
• شناسایی دقیق عمق، تشخیص کابل برق به همراه تشخیص تغییرات عمق
• شناسایی کانال و منهول

مقایسه روش‌های مختلف دستگاه لوله یاب فلزی

معیار مقایسه	روش PI (پالس القایی)	روش GPR (ژئورادار)	روش PCM (تزریق سیگنال)	روش FSP (اسکنر زیرسطحی)
نحوه عملکرد	تشخیص اجسام فلزی با میدان الکترومغناطیسی	ارسال و دریافت امواج راداری از زیر سطح زمین	تزریق سیگنال به خط لوله و ردیابی آن	اسکن زیرسطحی با فناوری FSP و نمایش تصویر از تأسیسات
نوع لوله قابل شناسایی	فقط لوله‌های فلزی	لوله‌های فلزی و بسیاری از لوله‌های غیرفلزی	فقط خطوط فلزی متصل به فرستنده	انواع خطوط فلزی و برخی سازه‌های زیرسطحی
عمق شناسایی	کم تا متوسط	متوسط تا زیاد (وابسته به نوع آنتن و شرایط خاک)	متوسط تا زیاد (وابسته به کیفیت سیگنال و شرایط پروژه)	زیاد و مناسب برای بسیاری از پروژه‌های عمرانی
دقت تعیین مسیر	متوسط	بسیار بالا	بالا	بسیار بالا
نمایش تصویر از زیر زمین	❌ ندارد	✅ دارد	❌ ندارد	✅ دارد
سرعت عملیات	بالا	بالا	متوسط	بسیار بالا
نیاز به اتصال به لوله	خیر	خیر	✅ بله	خیر
تشخیص انشعاب و تغییر مسیر لوله	محدود	مناسب	مناسب	بسیار مناسب
عملکرد در خاک مرطوب	کاهش دقت	ممکن است کاهش عمق نفوذ داشته باشد	امکان تأثیرپذیری از شرایط محیطی	پایداری مناسب در بسیاری از شرایط عملیاتی
تأثیر نویزهای محیطی	نسبتاً زیاد	متوسط	نسبتاً زیاد	پایین
نیاز به اپراتور متخصص	کم	زیاد	متوسط	کم تا متوسط
سهولت آموزش	آسان	دشوار	متوسط	آسان
وزن و حمل دستگاه	سبک	معمولاً نسبتاً سنگین	سبک	سبک
هزینه تجهیزات	پایین	بالا	متوسط	معمولاً کمتر از GPR
محدودیت اصلی	احتمال خطا در محیط‌های دارای تأسیسات متعدد و عدم ارائه تصویر	قیمت بالا، نیاز به تحلیل تخصصی داده‌ها و تأثیرپذیری از برخی شرایط خاک	نیاز به دسترسی مستقیم به خط لوله و امکان افت سیگنال در مسیرهای طولانی	محدود بودن فناوری به برخی تولیدکنندگان و وابستگی عملکرد به طراحی سیستم
کاربرد پیشنهادی	پروژه‌های ساده و شناسایی اولیه فلزات	پروژه‌های تخصصی، شناسایی تأسیسات فلزی و غیرفلزی	ردیابی خطوط فلزی قابل دسترس	پروژه‌های عمرانی، تأسیساتی و نقشه‌برداری سریع از خطوط فلزی

جمع‌بندی

اگر هزینه پایین اولویت اصلی باشد، روش PI گزینه اقتصادی‌تری است. اگر نیاز به تشخیص لوله‌های فلزی و غیرفلزی و مشاهده تصویر از زیر زمین داشته باشید، GPR انتخاب مناسبی است، هرچند هزینه بالاتر و تحلیل تخصصی‌تری نیاز دارد. PCM برای ردیابی خطوط فلزی که امکان اتصال به آن‌ها وجود دارد، دقت خوبی ارائه می‌دهد. در مقابل، فناوری FSP با ترکیب سرعت بالا، نمایش اسکن، عدم نیاز به اتصال مستقیم و سهولت استفاده، برای بسیاری از پروژه‌های تأسیساتی و عمرانی گزینه‌ای کاربردی محسوب می‌شود.

قیمت دستگاه لوله یاب فلزی

بسته به اینکه شرایط پروژه های شما به چه صورت هست می توانید از یکی از روش های فوق الذکر استفاده نمایید ، طبیعتاً روشی که با ضریب اطمینان بالاتر در شرایط محیطی مختلف ، تعداد پروژه های بیشتری را بتواند انجام دهد و هزینه کمتری را بر دوش پیمانکار بگذارد ، انتخاب بهتری است و همچنین سریع و ساده بودن روش اجرا و تحلیل اطلاعات دستگاه نیز بسیار حائز اهمیت است.

چگونه بهترین دستگاه لوله یاب فلزی را انتخاب کنیم؟

انتخاب دستگاه لوله یاب فلزی تنها به قیمت یا برند آن محدود نمی‌شود. نوع پروژه، جنس لوله، عمق دفن، شرایط خاک و میزان دقت موردنیاز، همگی در انتخاب تجهیزات مناسب نقش دارند. به همین دلیل، پیمانکاران حرفه‌ای قبل از خرید دستگاه، ابتدا نیاز پروژه را بررسی می‌کنند.

اگر هدف، شناسایی لوله‌های فلزی در محیط‌های شهری با تراکم بالای تأسیسات زیرزمینی باشد، دستگاه باید توانایی تفکیک مناسب اهداف و مقاومت در برابر نویزهای محیطی را داشته باشد. در پروژه‌های صنعتی نیز امکان تشخیص تغییر عمق، مسیر انشعابات و محل اتصالات اهمیت بیشتری پیدا می‌کند.

از طرف دیگر، شرایط زمین نیز در عملکرد تجهیزات تأثیر مستقیم دارد. خاک‌های مرطوب، مناطق دارای املاح زیاد یا محیط‌های دارای میدان‌های الکترومغناطیسی قوی می‌توانند دقت برخی فناوری‌ها را کاهش دهند. به همین دلیل هیچ فناوری برای تمام پروژه‌ها بهترین گزینه نیست و انتخاب باید متناسب با شرایط انجام شود.

در زمان خرید دستگاه لوله یاب بهتر است به این موارد توجه کنید:

• عمق واقعی قابل شناسایی
• دقت تعیین مسیر لوله
• قابلیت تشخیص انشعابات
• امکان کار در خاک‌های مرطوب
• سرعت برداشت اطلاعات
• سهولت آموزش اپراتور
• خدمات پس از فروش و کالیبراسیون
• امکان ارتقاء نرم‌افزاری دستگاه

در بسیاری از پروژه‌های عمرانی، هزینه ناشی از حفاری اشتباه چندین برابر قیمت یک دستگاه حرفه‌ای است. بنابراین انتخاب تجهیزات مناسب علاوه بر افزایش سرعت پروژه، احتمال آسیب به خطوط گاز، آب، برق و مخابرات را نیز کاهش می‌دهد.

چه عواملی بر دقت دستگاه لوله یاب فلزی تأثیر می‌گذارند؟

حتی بهترین دستگاه‌های لوله‌یاب نیز در شرایط مختلف عملکرد یکسانی ندارند. عوامل محیطی و نحوه استفاده از دستگاه می‌تواند دقت نتایج را افزایش یا کاهش دهد.

مهم‌ترین عامل، جنس و ساختار خاک است. خاک‌های دارای رطوبت بالا یا املاح معدنی زیاد می‌توانند باعث تضعیف یا تغییر رفتار سیگنال‌های الکترومغناطیسی شوند. همچنین وجود سازه‌های فلزی مدفون، میلگردها، کابل‌های برق و خطوط انتقال مجاور ممکن است باعث ایجاد تداخل در اندازه‌گیری شود.

عامل مهم دیگر، جنس لوله است. لوله‌های فولادی، چدنی و مسی معمولاً راحت‌تر از لوله‌های غیرفلزی شناسایی می‌شوند. برای لوله‌های پلی‌اتیلن یا PVC معمولاً نیاز به روش‌های مکمل مانند ژئورادار (GPR) یا تجهیزات مخصوص ردیابی وجود دارد.

سرعت حرکت اپراتور نیز اهمیت زیادی دارد. برداشت اطلاعات با سرعت بیش از حد می‌تواند موجب کاهش کیفیت داده‌ها شود. همچنین کالیبره بودن دستگاه و آشنایی اپراتور با تنظیمات آن، نقش مهمی در کاهش خطا دارد.

از دیگر عوامل مؤثر می‌توان به موارد زیر اشاره کرد:

• عمق دفن لوله
• قطر لوله
• وجود خطوط موازی
• میزان نویز الکترومغناطیسی محیط
• شرایط آب‌وهوایی
• کیفیت کالیبراسیون دستگاه
• تجربه اپراتور

در پروژه‌های حساس، توصیه می‌شود قبل از حفاری، نتایج به‌دست‌آمده با بیش از یک روش بررسی شوند تا احتمال خطا به حداقل برسد.

مقایسه روش‌های مختلف لوله یابی؛ کدام فناوری انتخاب بهتری است؟

هر فناوری مورد استفاده در لوله‌یابی دارای مزایا و محدودیت‌های خاص خود است و انتخاب بهترین روش به شرایط پروژه بستگی دارد.

فلزیاب‌های پالسی (PI) معمولاً قیمت پایین‌تری دارند و استفاده از آن‌ها ساده است، اما در محیط‌های شهری و مناطقی که تراکم تأسیسات زیرزمینی زیاد است، احتمال خطای مکانی افزایش می‌یابد.

روش PCM که بر پایه تزریق سیگنال به خط لوله کار می‌کند، در پروژه‌هایی که امکان دسترسی به لوله وجود دارد عملکرد مناسبی دارد، اما نیاز به اتصال مستقیم به خط لوله و تأثیرپذیری از نویزهای محیطی، استفاده از آن را در برخی پروژه‌ها محدود می‌کند.

فناوری GPR قادر است علاوه بر لوله‌های فلزی، بسیاری از تأسیسات غیرفلزی را نیز شناسایی کند. با این حال عملکرد آن به شرایط خاک وابسته است و تفسیر داده‌های حاصل نیازمند تجربه و دانش تخصصی است.

در سال‌های اخیر، فناوری‌های نوین اسکن زیرسطحی مانند FSP با هدف کاهش محدودیت‌های روش‌های سنتی توسعه یافته‌اند. این فناوری‌ها با ارائه تصویر از مسیر تأسیسات، افزایش سرعت برداشت اطلاعات و کاهش وابستگی به شرایط محیطی، در بسیاری از پروژه‌های عمرانی مورد استفاده قرار گرفته‌اند.

در نهایت هیچ روشی را نمی‌توان برای تمام پروژه‌ها بهترین گزینه دانست. عواملی مانند جنس لوله، عمق دفن، شرایط زمین، بودجه پروژه و میزان دقت موردنیاز تعیین می‌کنند که کدام فناوری انتخاب مناسب‌تری خواهد بود.

FAQ

دستگاه لوله یاب فلزی تا چه عمقی می‌تواند لوله را شناسایی کند؟

عمق شناسایی به فناوری دستگاه، قطر لوله، جنس فلز، شرایط خاک و میزان نویز محیط بستگی دارد. به همین دلیل شرکت‌های معتبر معمولاً عمق اسمی و عمق عملیاتی را به‌صورت جداگانه اعلام می‌کنند. در شرایط واقعی پروژه، عمق قابل دستیابی ممکن است کمتر از مقدار اعلام‌شده در آزمایشگاه باشد.

آیا دستگاه لوله یاب فلزی می‌تواند لوله پلی‌اتیلن یا PVC را پیدا کند؟

خیر، دستگاه‌هایی که صرفاً بر اساس تشخیص فلز کار می‌کنند، قادر به شناسایی مستقیم لوله‌های غیرفلزی نیستند. برای این نوع لوله‌ها معمولاً از ژئورادار (GPR)، سیم ترِیسر (Tracer Wire) یا تجهیزات مخصوص ردیابی استفاده می‌شود.

آیا رطوبت خاک بر عملکرد دستگاه لوله یاب تأثیر دارد؟

بله. رطوبت، هدایت الکتریکی خاک و میزان مواد معدنی می‌توانند بر عملکرد برخی فناوری‌ها اثر بگذارند. شدت این تأثیر به نوع دستگاه و فناوری مورد استفاده بستگی دارد.

قبل از حفاری چرا باید از دستگاه لوله یاب استفاده کرد؟

استفاده از لوله‌یاب قبل از حفاری احتمال آسیب به خطوط گاز، آب، برق و مخابرات را کاهش می‌دهد. این کار علاوه بر افزایش ایمنی، از توقف پروژه، هزینه‌های تعمیر و خسارت‌های احتمالی جلوگیری می‌کند.

هنگام خرید دستگاه لوله یاب به چه نکاتی باید توجه کنیم؟

بهتر است علاوه بر قیمت، عواملی مانند دقت دستگاه، عمق واقعی شناسایی، خدمات پس از فروش، آموزش اپراتور، کالیبراسیون، کیفیت نرم‌افزار، امکان به‌روزرسانی و سابقه شرکت سازنده نیز بررسی شوند.

سخن پایانی

صریحاً پیشنهاد می کنیم که برای خرید یک دستگاه لوله یاب فلزی و کابل یاب از محصولات امروزی تر و هوشمندتر استفاده نمایید و حتماً از روش هایی بهره ببرید که ریسک ایمنی کمتری دارند. روش هایی که تحلیل های بسیار پیچیده دارند به معنای استفاده از یک نیروی متخصص در کنار خرید آن محصول است بنابراین روشی که تعداد پروژه بیشتری را انجام دهد و تحلیل ساده تری داشته باشد و ریسک ایمنی کمتری ایجاد کند مناسب تر خواهد بود. همچنین ارائه آموزش نحوه کارکرد و گارانتی و خدمات پس از فروش نیز عواملی هستند که بسیار حائز اهمیت هستند.

استفاده یا کپی برداری از این مطلب با ذکر منبع و لینک آن “وب سایت شرکت چشم زیر سطح” بلامانع است.
